Você é designer, engenheiro ou arquiteto e ainda enfrenta dificuldades com versões caóticas de arquivos CAD e colaboração ineficiente? A verdade é que dominar seu fluxo de trabalho não se resume a compreender uma lista de extensões de arquivo. Trata-se de aprender a fazer um bom gerenciamento de arquivos CAD para aumentar a produtividade e reduzir as dores de cabeça. Além disso, entender como esses arquivos circulam e evoluem dentro do projeto ajuda a evitar erros e retrabalhos desnecessários.
Este guia irá além de uma simples lista de tipos de arquivos e mostrará como aproveitar ao máximo seus dados CAD para melhorar o trabalho em equipe e tornar a entrega de projetos mais eficiente. Por isso, ele também destaca práticas que fortalecem sua rotina e trazem mais clareza ao processo.
A análise definitiva dos formatos de arquivo CAD
Em sua essência, um arquivo CAD é um projeto digital — um contêiner rico em dados que contém todas as informações sobre seus desenhos 2D ou modelos 3D. Mas nem todos os formatos de arquivo CAD são criados da mesma forma. O primeiro passo para um fluxo de trabalho melhor é entender a diferença entre dois tipos fundamentais que afetam diretamente o gerenciamento de arquivos CAD.

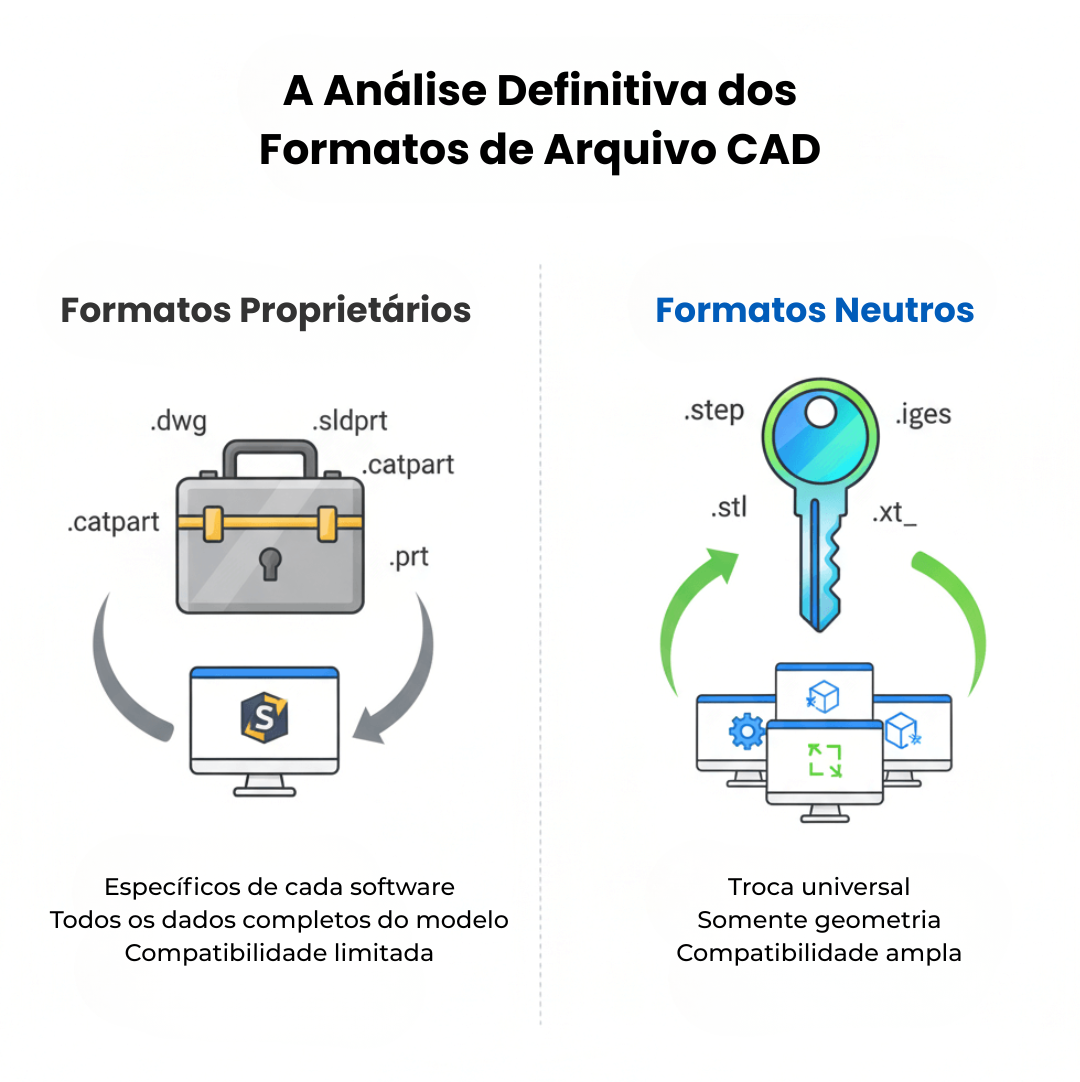

Formatos nativos X neutros: por que você precisa dos dois
Pense em um formato nativo (como um arquivo .sldprt do SolidWorks ou .dwg do AutoCAD) como uma mala trancada. Ele contém todas as informações detalhadas e proprietárias sobre o seu modelo, incluindo recursos, histórico e dados paramétricos. É o formato mais poderoso para edição dentro de seu software específico, mas você só pode abri-lo com esse programa.
Um formato neutro (como .step ou .iges), por outro lado, é uma chave universal. Ele foi projetado para ser aberto por quase todos os softwares CAD, mas muitas vezes sacrifica alguns dos dados mais complexos. É a melhor opção para compartilhar modelos com clientes ou colaboradores que usam softwares diferentes, garantindo que eles ainda possam visualizar e trabalhar com a geometria — algo essencial para um bom gerenciamento de arquivos CAD em ambientes multi-plataforma.

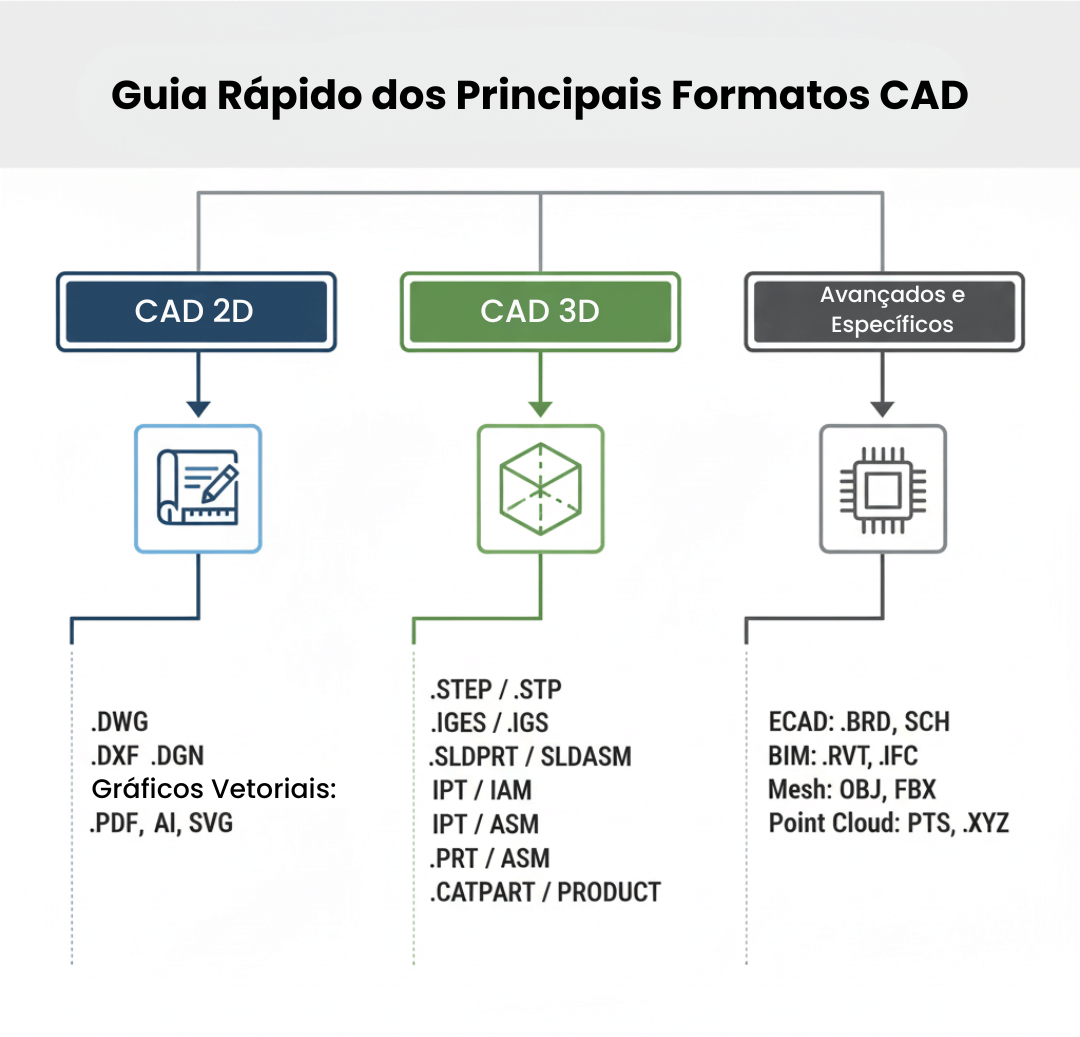

Um guia rápido sobre os principais formatos: 2D, 3D e especializados
- 2D: DWG e DXF são os padrões da indústria para desenhos 2D. DWG é o formato nativo do AutoCAD, mas seu uso generalizado levou outras plataformas poderosas, como o ZWCAD, a desenvolverem seus softwares com base na compatibilidade perfeita com ele. O DXF, por sua vez, é uma alternativa mais universal e baseada em texto, tornando-o um formato confiável para a troca de dados 2D entre uma variedade de programas diferentes.
- 3D: Para modelos 3D, STEP e IGES são os formatos neutros mais comuns para a troca de dados sólidos e de superfície. Eles são essenciais para compartilhar projetos entre diferentes plataformas de software. STL é um formato exclusivo que descreve um modelo 3D como uma série de triângulos conectados. Embora seja o padrão para impressão 3D, ele não contém dados cruciais, como cor ou material, portanto, não é ideal para colaboração geral em design.
- Formatos avançados e do kernel: Você já se perguntou por que diferentes programas podem ler determinados arquivos? Muitas vezes, isso se deve a formatos de kernel subjacentes, como Parasolid e ACIS. Esses são os mecanismos de modelagem geométrica que criam as formas em muitos dos principais aplicativos CAD atuais. Seus arquivos (.x_t e .sat) são uma maneira altamente confiável de compartilhar geometria sólida entre softwares compatíveis.
De “Formato de arquivo” para “Gerenciamento de arquivos”:
Compreender os formatos de arquivo é apenas o começo. Os verdadeiros ganhos de produtividade vêm de ir além dos métodos ultrapassados de compartilhamento de arquivos e aplicar técnicas modernas de gerenciamento de arquivos CAD para reduzir riscos e melhorar a colaboração.

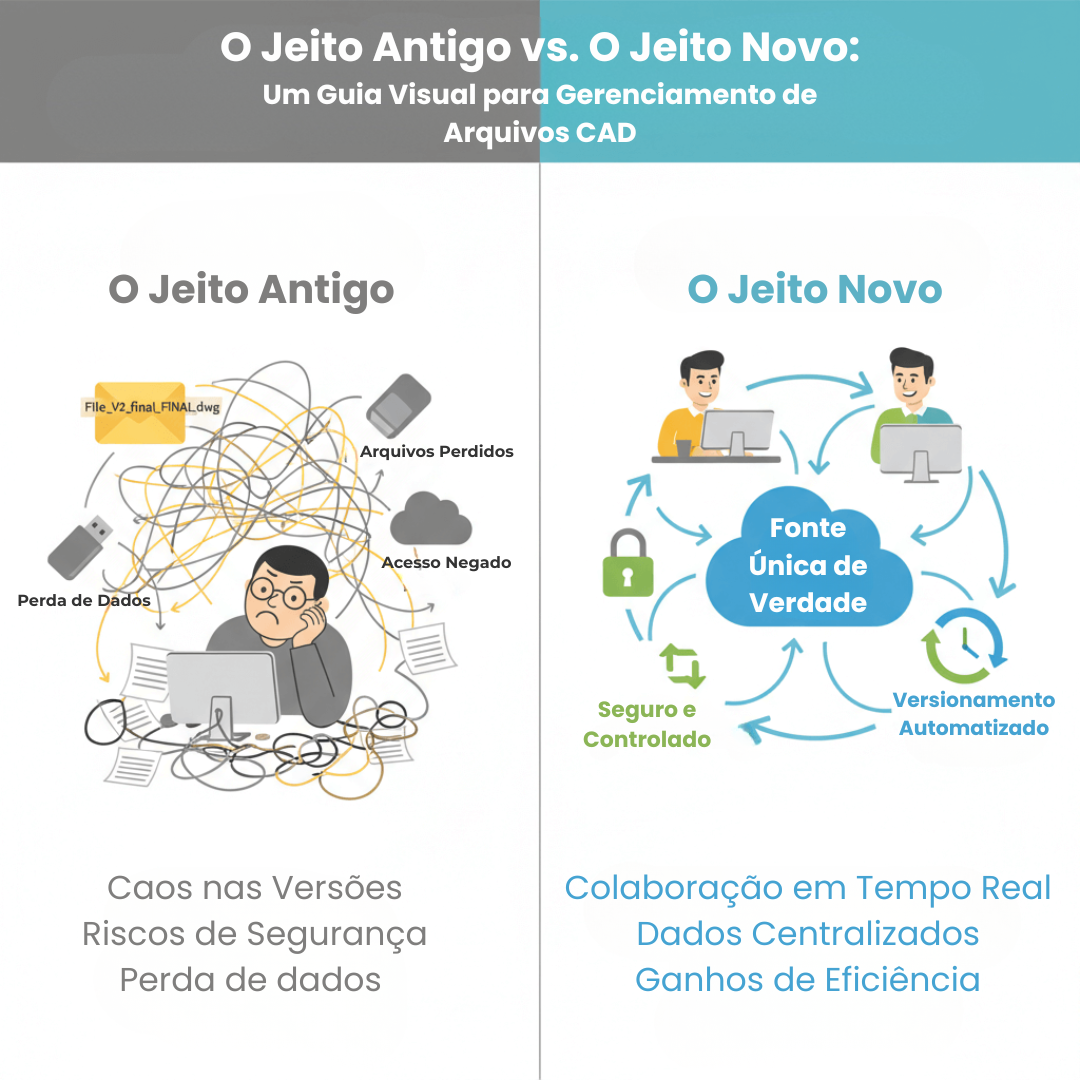

A maneira antiga: uma receita para o desastre
Os fluxos de trabalho tradicionais geralmente envolvem o envio e recebimento de arquivos por e-mail, FTP ou armazenamento em nuvem, como o Dropbox. Isso gera uma série de problemas:
- Confusão de Versão: Quem tem a versão mais recente do design? O cliente enviou o feedback no arquivo correto?
- Perda de dados: Ao salvar um arquivo, você pode perder dados importantes, como metadados e histórico de revisões.
- Riscos de segurança: Compartilhar propriedade intelectual confidencial por meio de canais não seguros pode colocar sua empresa em risco.
A nova maneira: colaboração baseada na nuvem
O futuro do CAD está na nuvem. As plataformas CAD baseadas na nuvem oferecem uma única fonte de verdade para todos os seus dados de projeto, com recursos que transformam completamente seu fluxo de trabalho:
- Colaboração em tempo real: Vários membros da equipe podem trabalhar no mesmo modelo simultaneamente, eliminando conflitos de versão.
- Controle de versão automatizado: Todas as alterações são salvas e registradas automaticamente, para que você possa revisar facilmente o histórico de revisões ou reverter para um estado anterior.
- Gerenciamento centralizado de dados: Todos os dados do projeto, desde modelos até documentação, são armazenados em um local seguro.
Para empresas maiores, os sistemas de gerenciamento de dados de produtos (PDM) e gerenciamento do ciclo de vida do produto (PLM) vão além, fornecendo uma estrutura completa para gerenciar um produto, desde a concepção até a aposentadoria. Além disso, esses sistemas garantem organização, rastreabilidade e segurança em todas as etapas. Consequentemente, tornam o processo mais robusto e eficiente para equipes e gestores.
O Guia Prático para Lidar com Arquivos CAD
Navegar por esses formatos e sistemas pode ser complicado. Aqui está um guia rápido para ajudá-lo a fazer as escolhas certas.
Quando usar um formato neutro
- Compartilhando com um cliente ou fornecedor: Se o seu cliente utiliza um programa CAD diferente, envie-lhe um arquivo STEP ou IGES. Isso garante que ele possa visualizar o modelo sem precisar do seu software específico.
- Envio para impressão 3D: Forneça sempre um arquivo STL ao seu serviço de impressão 3D. É o padrão da indústria para a fabricação de protótipos.
Como evitar dores de cabeça com conversões
Ao converter um arquivo nativo em um arquivo neutro, esteja ciente de que você pode perder alguns dados, como histórico de recursos ou metadados. Além disso, para minimizar isso, use sempre as opções de conversão da mais alta qualidade disponíveis em seu software e comunique claramente aos seus colaboradores quais dados são essenciais. Desse modo, você reduz o risco de perda de informações importantes durante o processo.
Perguntas e respostas de especialistas
Devo usar um formato nativo ou neutro?
Use formatos nativos para todo o seu trabalho interno de design e edição. Use formatos neutros apenas quando precisar compartilhar um arquivo fora da sua equipe ou com alguém que use um software diferente..
Qual é a maneira mais segura de compartilhar meus arquivos CAD?
Evite e-mails e sites de compartilhamento de arquivos não seguros. O método mais seguro é usar uma plataforma CAD dedicada baseada em nuvem ou um sistema PDM/PLM, que permite controlar quem pode visualizar, editar ou baixar seus dados.
Como serão os arquivos CAD no futuro?
Os futuros arquivos CAD provavelmente serão mais interconectados e ricos em dados. Além disso, podemos esperar uma integração mais estreita com realidade aumentada (AR), realidade virtual (VR) e IA, criando modelos inteligentes que podem interagir com seu ambiente e fornecer insights automatizados. Desse modo, o fluxo de desenvolvimento tende a se tornar ainda mais eficiente e inteligente.
Conclusão
Os arquivos CAD são a linguagem fundamental do design e da engenharia modernos. Nesse sentido, ao ir além da simples compreensão dos tipos de arquivos e adotar ferramentas eficientes de gerenciamento e colaboração, você pode, consequentemente, preparar seu fluxo de trabalho para o futuro e alcançar novos níveis de produtividade para você e sua equipe. Nesse contexto, soluções compatíveis com DWG, como o ZWCAD, ajudam a manter a organização e a integridade dos arquivos ao longo do processo, especialmente quando o projeto envolve múltiplos formatos e revisões.
