A reforma de um prédio antigo para um novo propósito é uma maneira sustentável de arquitetos e designers criarem espaços únicos e inspiradores. O desafio é usar sua imaginação. Como você pode olhar para um prédio antigo e visualizar como ele funcionará estética e funcionalmente para seus novos inquilinos? A resposta pode estar no uso inteligente da reutilização adaptativa no design arquitetônico.
O STaND Design, um estúdio de design de arquitetura com sede em Mumbai, foi encarregado de reimaginar uma antiga fábrica de tecidos em uma instalação de processamento de cacau educacional e voltada para os visitantes. Para imaginar a transformação, a STaND usou uma combinação de modelagem 3D e ferramentas de visualização imersiva. Isso incluiu VR e AR, utilizadas para mostrar sua visão ao cliente, a Subko Cacao. Os recursos visuais da STaND Design mostraram seu plano para incorporar a bela estrutura do antigo moinho em uma instalação contemporânea, por meio da reutilização adaptativa no design arquitetônico.
Reimaginando um espaço exclusivo com reutilização adaptativa no design arquitetônico para um cliente exclusivo
O cliente da STaND Design, Subko Cacao, é uma marca orientada por objetivos e focada na qualidade, profundamente investida na transformação do setor de cacau na Índia. Eles acreditam na administração de toda a jornada do cacau, desde o cultivo das vagens até a fabricação de requintadas barras de chocolate. A STaND Design precisava apresentar esses valores e a experiência “Pod-to-Bar” em seu novo moinho de cacau.
Na lista de desejos do cliente estava uma galeria de visualização que levasse os visitantes pela jornada da semente de cacau, desde a seleção meticulosa das melhores sementes de cacau até a primeira mordida em uma barra de chocolate. O moinho também precisava ser uma instalação de processamento de cacau de qualidade, usando técnicas de ponta para preservar os sabores intrínsecos do cacau. Além disso, a antiga fábrica de tecidos está localizada na vibrante Colaba Causeway, um dos centros comerciais mais interessantes e ecléticos de Mumbai. Portanto, o design da instalação tinha que ser uma declaração estética bonita e de alto nível, equilibrando a herança do espaço com a reutilização adaptativa no design arquitetônico.
Mapeando o passado para projetar o futuro
Para começar a visualizar e refinar o layout espacial da fábrica, a STaND levou suas ideias para uma plataforma de modelagem 3D. Seu processo de modelagem do espaço existente foi minucioso e multifacetado. Inicialmente, eles fizeram medições manuais, conduziram uma extensa pesquisa no local e, além disso, obtiveram documentação detalhada de todas as áreas acessíveis, incluindo plantas baixas, espessuras de parede, posicionamento de janelas e portas, bem como quaisquer características arquitetônicas exclusivas.
Em seguida, eles modelaram em ambiente digital. Eles inseriram as medidas para criar um modelo 3D básico do espaço, o que, por sua vez, lhes permitiu visualizar a estrutura geral e também identificar as áreas que precisavam de mais investigação.

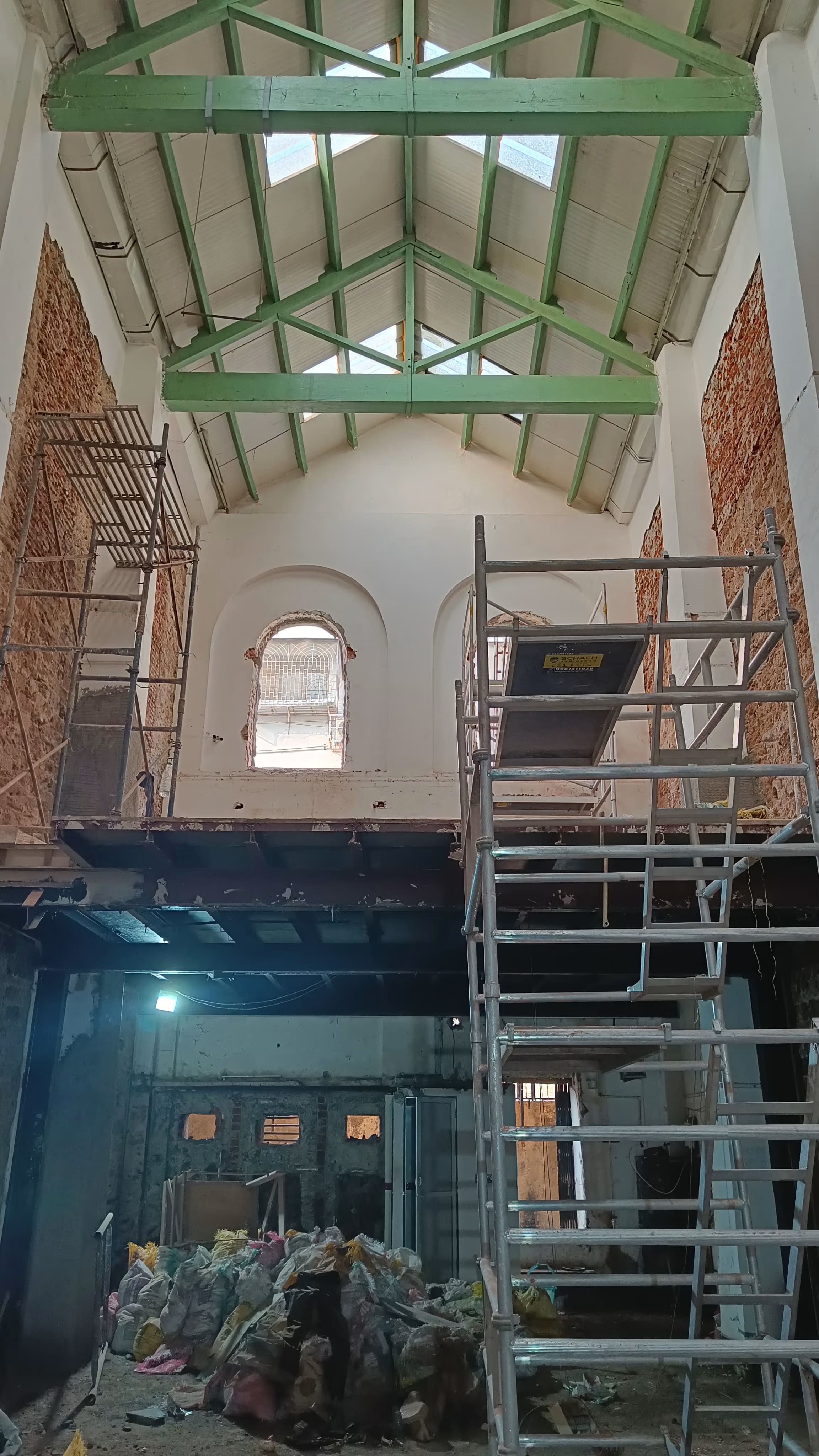

Por fim, eles usaram documentação fotográfica. Devido a isso, e à altura de 40 pés do moinho, certas áreas eram difíceis de medir diretamente. A fotografia de alta resolução capturou essas áreas de difícil acesso. Além disso, as técnicas de fotogrametria ajudaram a estimar as dimensões e os detalhes dessas imagens, que foram incorporadas ao modelo.
Reutilização adaptativa no design arquitetônico como ferramenta de valorização histórica e funcional
Ao incorporar elementos da antiga fábrica de tecidos ao novo projeto, a filosofia da STaND Design se concentrou em preservar e mostrar o patrimônio industrial da fábrica. Para isso, a equipe implementou a preservação estrutural, mantendo todos os elementos estruturais existentes. Entre eles, está o sistema original de treliça do telhado, que eles limparam e restauraram a fim de destacar sua habilidade artesanal. Além disso, eles também reforçaram os contrafortes onde necessário, mantendo sua aparência original.

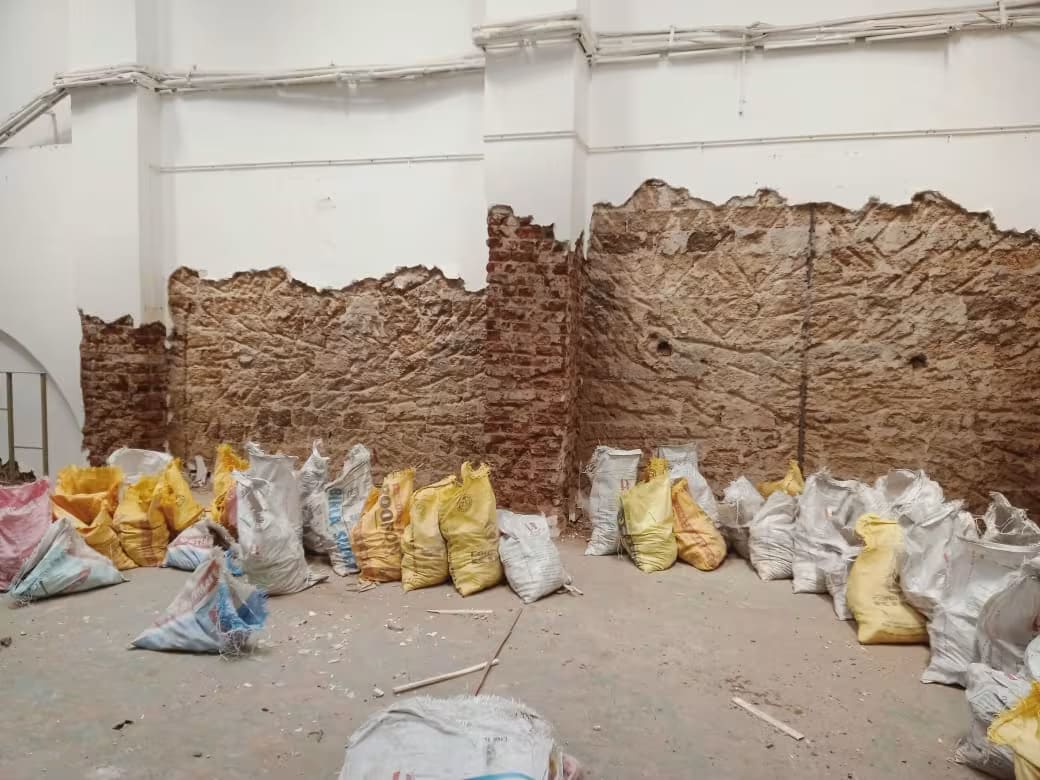

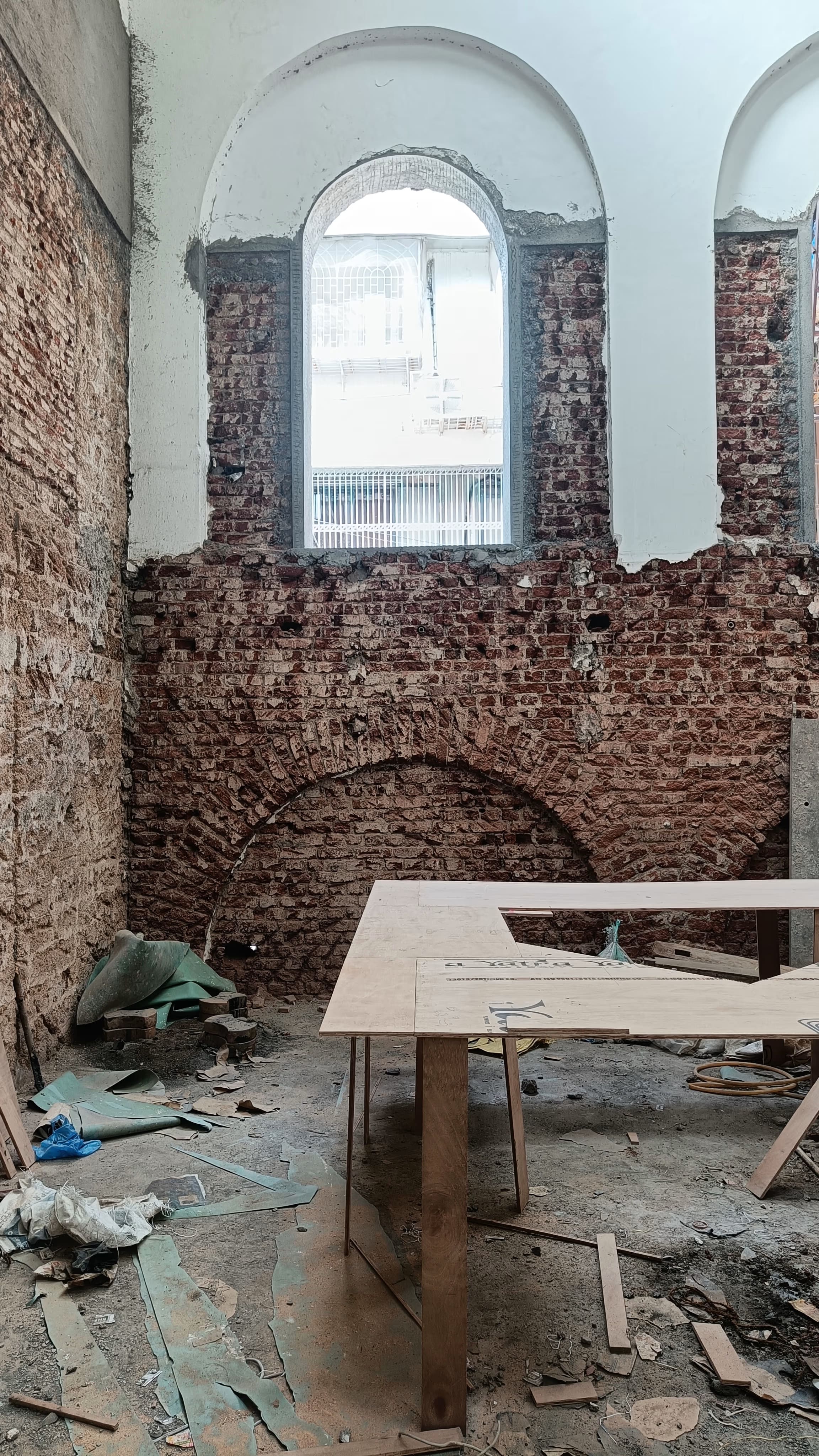

Eles praticaram a exposição de materiais, removendo cuidadosamente as camadas de gesso e tinta para que fosse possível revelar as paredes originais de calcário e os tijolos de barro. Esses elementos foram limpos e reposicionados usando métodos tradicionais. Com isso, mostraram diferentes períodos de construção e reparo. Eles deixaram esses materiais expostos sempre que possível, aplicando selantes transparentes para protegê-los. Além disso, ao mesmo tempo, mantiveram sua estética bruta — um recurso valioso dentro do conceito de reutilização adaptativa no design arquitetônico. Portanto, essa abordagem não só protege os materiais, como também realça o caráter original do espaço, reforçando sua identidade única.
Por fim, aplicaram a reutilização adaptativa no design arquitetônico — reaproveitando os elementos originais de uma nova maneira. Eles restauraram as grandes janelas industriais para maximizar a luz natural.
Eles escolheram estrategicamente a plataforma de modelagem digital como a ferramenta de design do escritório, porque ela permite a criatividade no design. Eles também aproveitam as ferramentas de precisão para adicionar às condições existentes com precisão.
“Podemos traduzir rapidamente ideias visionárias em modelos 3D cativantes. Essa agilidade na exploração e iteração do design nos capacita a obter resultados superiores de forma consistente em diversos projetos.”
– Siddhant Tikkoo, Arquiteto Chefe

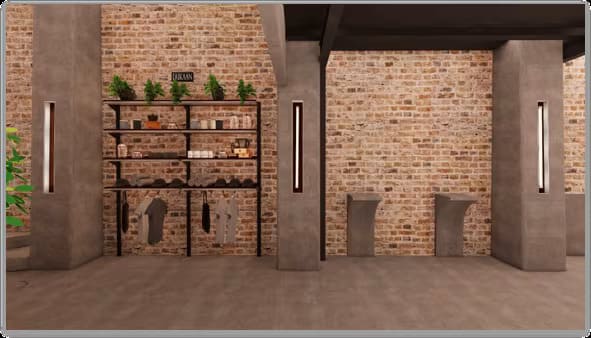

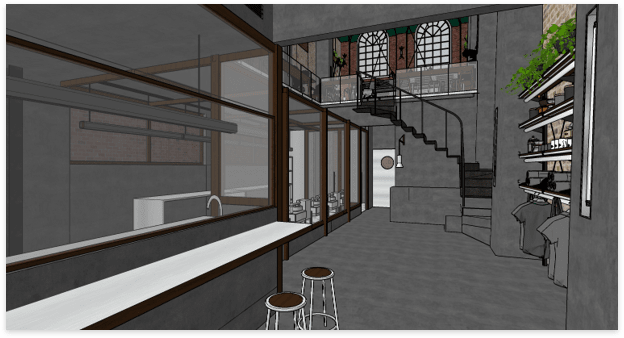

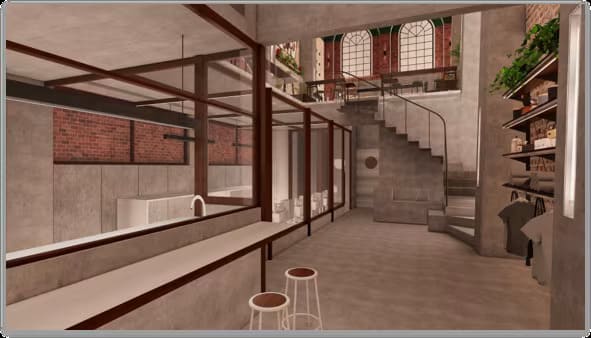

Eles usaram modelos 3D para garantir que todos os aspectos do projeto, desde a colocação do maquinário até a disposição dos assentos para os clientes, fossem funcionais e esteticamente agradáveis de todos os ângulos.

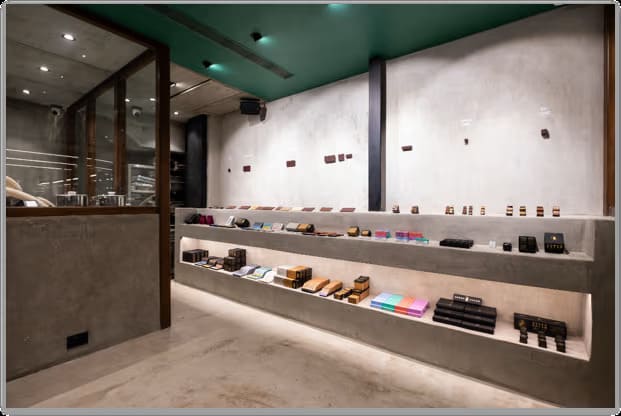

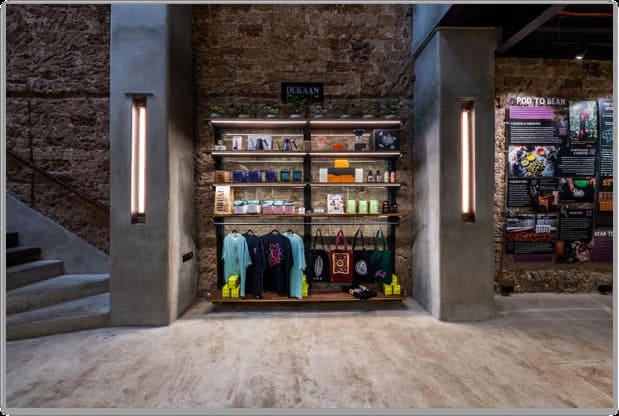

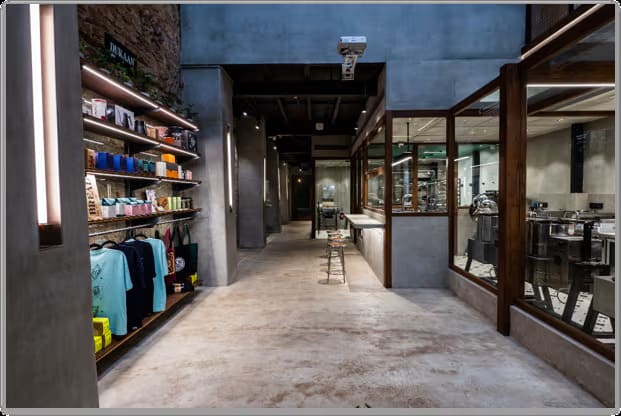

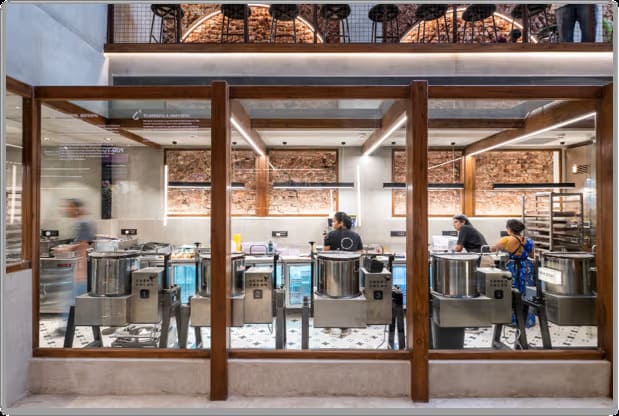

Com base nesse processo, a equipe projetou um átrio central inundado de luz natural. O piso térreo desse espaço serve como uma galeria da fábrica, que inclui o processo educacional de fabricação de chocolate “bean-to-bar“, uma cafeteria no mezanino e as áreas essenciais de cozinha e serviço, escondidas discretamente da vista do público.
“O uso de modelagem 3D desempenhou um papel fundamental no projeto e planejamento do Moinho de Cacau Subko. Seus recursos versáteis e sua interface fácil de usar agilizaram significativamente todo o processo de design.”
– Siddhant Tikkoo, Arquiteto Chefe

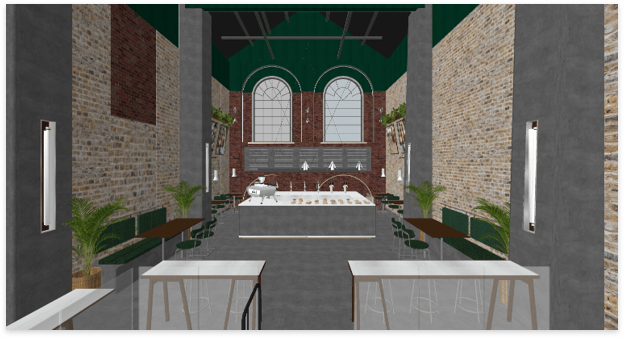

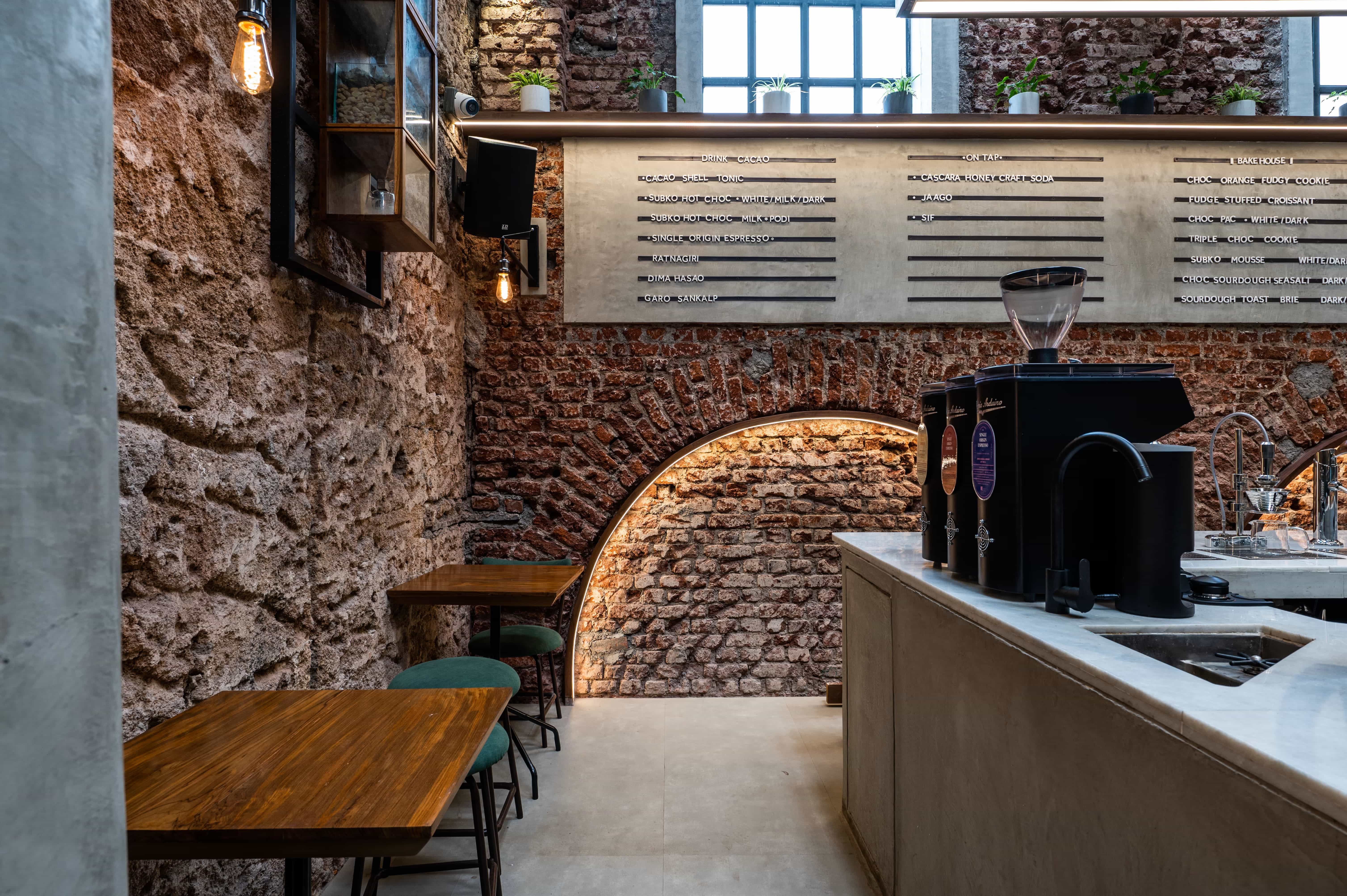

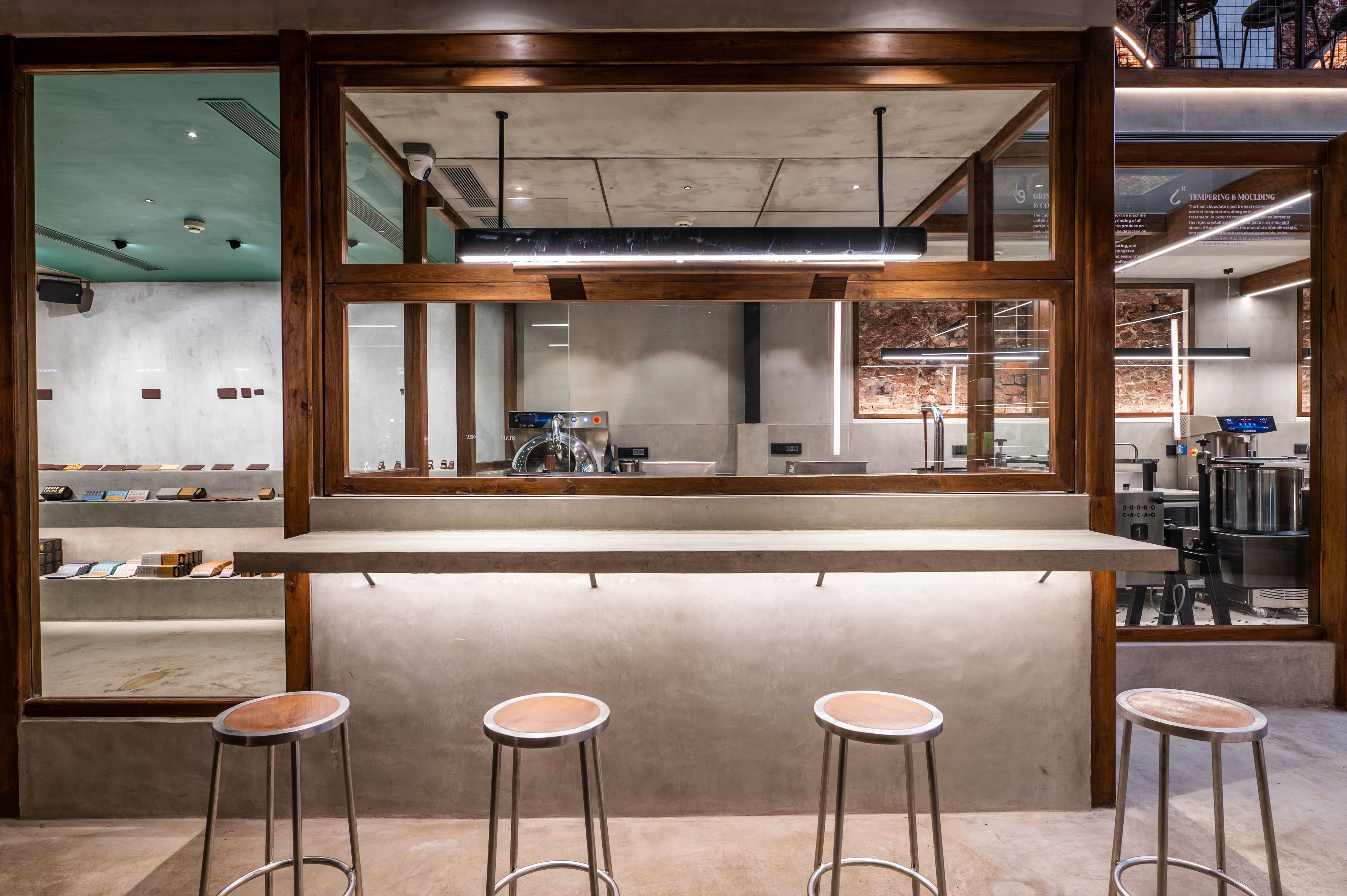

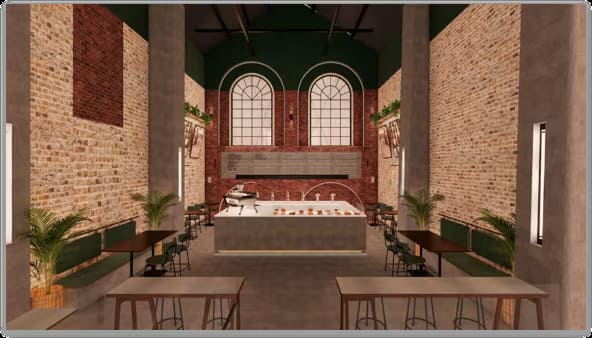

Um café central e um bar para assados com bancadas de mármore branco e uma frente de concreto adornada com incrustações de latão ocupam o centro do palco. Assentos de metal com almofadas verdes e mesas de madeira complementam a beleza crua do espaço. O mezanino apresenta elementos dramáticos, como janelas em arco e clarabóias que infundem luz natural e aumentam seu encanto.

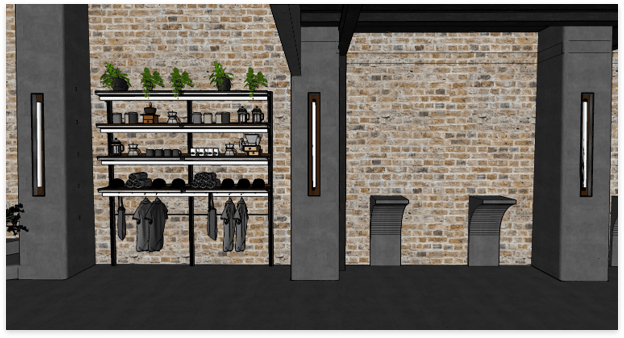

A STaND adicionou detalhes cuidadosos ao seu modelo, como um medidor elétrico que mostra o consumo de energia e gráficos que explicam o processo de fabricação do chocolate. Para acrescentar mais detalhes, eles também utilizaram bibliotecas de modelos tridimensionais prontos.
Comunicação, colaboração e reutilização adaptativa no design arquitetônico em projetos complexos
A STaND Design comunicou sua visão da instalação reimaginada à medida que desenvolvia o plano com seu cliente e equipe de projeto. Embora as equipes e as partes interessadas estivessem espalhadas por diferentes regiões geográficas, elas acessavam os arquivos facilmente por meio de uma plataforma baseada em nuvem. Isso ajudou a levar o projeto adiante e garantiu que o processo de design permanecesse ágil.
“Os recursos de colaboração permitiram que a nossa equipe trabalhasse perfeitamente em conjunto, mesmo quando os membros estavam geograficamente dispersos. Essa colaboração em tempo real facilitou a comunicação eficaz e a tomada rápida de decisões, o que é crucial em um projeto com várias partes interessadas.”
– Nikita D’Silva, Arquiteto Chefe e Cofundador
A STaND Design credita as integrações de VR e AR como agentes de mudança durante a fase de projeto. A equipe de design criou visualizações imersivas do layout da fábrica para apresentações ao cliente e revisões internas nos principais marcos do projeto. Esses recursos visuais ajudaram a aperfeiçoar o projeto, oferecendo uma prévia realista de como o espaço seria exibido e funcionaria. Além disso, permitiram que as partes interessadas fizessem alterações informadas no projeto.
A modelagem digital desempenhou um papel crucial durante todo o ciclo de vida do projeto:
Desenvolvimento de conceitos – foi usada para iterar rapidamente os conceitos de design. Isso permitiu a exploração de várias opções de forma eficiente.
Apresentações para clientes – Os modelos 3D ajudaram os clientes a visualizar o espaço. Como resultado, as decisões foram mais informadas e as aprovações ocorreram com mais rapidez.
Comunicação com as partes interessadas – A modelagem ajudou a criar visualizações detalhadas para várias partes interessadas. Dessa forma, os empreiteiros entenderam melhor os elementos complexos do projeto e os engenheiros conseguiram identificar possíveis desafios estruturais.
Solução de problemas – Quando surgiram problemas durante a construção, eles modelaram rapidamente as soluções. Isso economizou tempo e reduziu a falta de comunicação.
Projeto detalhado – A ferramenta foi usada para projetar elementos personalizados. Isso incluiu móveis embutidos que complementavam a estética industrial, luminárias que destacavam as características arquitetônicas e elementos de sinalização e orientação que se integravam perfeitamente ao espaço.
Interoperabilidade
A capacidade do software de se integrar perfeitamente a outras ferramentas e softwares de projeto usados pela STaND é um fator essencial para aumentar a eficiência do fluxo de trabalho. Essa integração agiliza os processos, permitindo a importação e a exportação de modelos sem problemas e o compartilhamento de dados do projeto sem esforço, o que, em última análise, aumenta a produtividade. A capacidade de adaptação do SketchUp é outro benefício para a STaND Design. Por meio de extensões, eles podem adaptar o software às suas necessidades específicas, aumentando a eficiência e a versatilidade. Isso garante que o SketchUp se alinhe harmoniosamente com a abordagem exclusiva da STaND Design e com os requisitos específicos do projeto.
Embora o SketchUp tenha sido a ferramenta principal, a STaND Design integrou outros softwares:
- O Adobe Photoshop foi usado para a criação de texturas e edição de imagens, o Adobe Illustrator foi usado para criar gráficos e diagramas 2D e o Adobe InDesign foi usado para compilar materiais de apresentação e relatórios.
- O software CAD foi usado para criar desenhos técnicos detalhados em 2D necessários para o licenciamento e a construção.
- O Enscape foi usado para criar renderizações fotorrealistas e animações do projeto final.
“O SketchUp oferece recursos educacionais, o que o torna uma ferramenta inestimável para treinamento e desenvolvimento de habilidades na STaND. Isso garante que a equipe permaneça na vanguarda das tendências e tecnologias de design.”
– Siddhant Tikkoo, Arquiteto Chefe
“A vibrante comunidade de usuários do SketchUp acrescenta outra camada de suporte e inspiração. O acesso a uma grande variedade de recursos, fóruns de suporte, tutoriais e um mercado de ativos e extensões permite que a STaND aproveite a experiência coletiva, solucione desafios de forma eficaz e maximize o potencial do SketchUp.”
– Siddhant Tikkoo, Arquiteto Chefe
Ao adotar o SketchUp como seu principal software de design, a STaND adotou uma solução holística que amplia a criatividade, a precisão, a colaboração, a eficiência e a adaptabilidade. Com o SketchUp, eles estão bem equipados para dar vida às suas visões de design, elevar as experiências dos clientes e estabelecer continuamente novos padrões de excelência no setor de design. O SketchUp se tornou uma ferramenta indispensável na missão da STaND de transformar ideias criativas em realidades notáveis.
Dicas da STaND Design para usuários do SketchUp:
Perguntamos à STaND Design o que os ajudou a dar vida a seus projetos no SketchUp de forma eficiente, e aqui estão suas principais dicas:
- Organize com grupos e componentes:
Para começar, use grupos para dividir logicamente o modelo (por exemplo, por andar, cômodo ou sistema). Além disso, crie componentes para elementos repetidos, pois isso garante consistência e facilita atualizações. - Utilize camadas:
Desde o início, configure uma estrutura de camadas clara no projeto. Dessa forma, você poderá usar as camadas para gerenciar facilmente a visibilidade de diferentes opções de design ou fases de construção. - Aproveite as extensões:
Chanfro: Excelente para criar detalhes de borda realistas em elementos arquitetônicos.
BoolTools: Inestimável para operações de modelagem complexas, como mesclar ou subtrair formas.
CleanUp³: Ajuda a manter um modelo organizado e eficiente, removendo elementos não utilizados.
Skimp: Útil para otimizar modelos grandes, o que melhora consideravelmente o desempenho.
- Desenvolva uma convenção de nomenclatura consistente:
Para arquivos, grupos, componentes e camadas, isso se torna crucial especialmente quando se trabalha com grandes equipes ou projetos complexos. - Auditorias regulares do modelo:
Por fim, revise e limpe periodicamente seu modelo para garantir a eficiência. Além disso, verifique e elimine componentes, materiais e estilos não utilizados.
Sobre a Subko Cacao
A Subko Cacao representa uma marca orientada para um propósito, centrada no design, na experiência e na qualidade, além de estar profundamente investida na transformação do setor de cacau no subcontinente indiano. Eles se identificam orgulhosamente como uma marca de experiência “Pod-to-Bar“, pois enfatizam sua abordagem abrangente ao fornecimento, processamento e produção de cacau. Essa marca visionária tem como missão remodelar o cenário do cacau no subcontinente indiano. Além disso, seu compromisso inabalável com o propósito, o design, a qualidade e a experiência do cliente sustenta sua missão. A marca acredita na administração de toda a jornada do cacau, desde o cultivo das vagens de cacau até a fabricação de barras de chocolate requintadas.
Sobre a STaND Design
Co-fundado pelos jovens arquitetos Siddhant Tikkoo e Nikita D’Silva em 2016, o STaND é um estúdio onde o minimalismo e a exploração se unem para criar espaços puros e aconchegantes. Com isso em mente, o objetivo é ajudar os clientes a vivenciar seus espaços de maneiras inesperadas. Seus projetos nascem do desejo de explorar novas técnicas e materiais. Por essa razão, sempre combinam uma infinidade de filosofias de design. Eles estão constantemente construindo sua base de conhecimento para que possam evocar emoções, dando vida a espaços modernos, mas sustentáveis.
