Conteúdo baseado no webinar apresentado por Marco Guglielmin, da CADline Software S.R.L., parceira italiana da ARCHLine.XP.
Se você trabalha com arquitetura ou design de interiores em projetos pequenos e médios, provavelmente já ouviu falar em Scan to BIM. Ainda assim, o processo pode parecer restrito a topógrafos, empresas de levantamento ou grandes escritórios de engenharia.
Na prática, scanners mais acessíveis e ferramentas BIM inteligentes mudaram esse cenário. Agora, levantamentos 3D podem fazer parte da rotina de quem projeta reformas, interiores ou intervenções em edifícios existentes.
O ARCHLine.XP 2026 amplia essa possibilidade com novos recursos de Scan to BIM. Eles ajudam a transformar nuvens de pontos em plantas, cortes e modelos BIM organizados. Além disso, o processo não exige que o profissional se torne especialista em ciência de dados ou levantamento topográfico.
O que é Scan to BIM e por que o processo parecia tão complexo?
Scan to BIM é o processo de usar dados capturados de uma edificação para criar um modelo BIM que represente suas condições existentes. Em geral, scanners a laser, sistemas SLAM, drones ou fotogrametria geram uma nuvem de pontos. Depois, essa nuvem serve como referência para a modelagem.
No entanto, a coleta é apenas o começo. Também é necessário limpar, organizar e interpretar os dados antes de transformá-los em elementos arquitetônicos.
Durante muito tempo, essa preparação funcionou como uma caixa-preta. O profissional tinha duas opções. Primeiro, poderia fazer o levantamento manualmente com trenas, um processo trabalhoso e sujeito a imprecisões. Como alternativa, poderia contratar um serviço especializado e receber uma nuvem de pontos pesada e cara.
Embora impressionante, esse arquivo nem sempre se integrava à rotina de projeto. Muitas vezes, era difícil abri-lo, navegar por ele ou extrair a documentação necessária. Afinal, arquitetos e designers precisam entregar plantas, cortes e modelos formados por paredes, lajes, aberturas e mobiliário.
Felizmente, as tecnologias de captura espacial estão mais acessíveis. Ao mesmo tempo, as ferramentas do ARCHLine.XP deixam as nuvens de pontos mais leves, claras e adequadas ao BIM. Dessa forma, o levantamento se aproxima do fluxo cotidiano de projeto.
Como funciona o Scan to BIM no ARCHLine.XP 2026?
Em seu webinar, Marco Guglielmin apresenta o Scan to BIM como um método iterativo dividido em três etapas:
- Preparação: tornar a nuvem de pontos utilizável.
- Gerenciamento: posicionar e controlar os dados no ARCHLine.XP.
- Restituição: interpretar os pontos e criar elementos arquitetônicos BIM.
Em outras palavras, o método responde a três perguntas:
- Quais dados são realmente necessários para o projeto?
- Onde a nuvem de pontos deve ficar dentro do modelo?
- Como transformar os pontos em paredes, lajes e aberturas?
1. Preparação: de um arquivo pesado para uma base adequada
Levantamentos atuais podem gerar centenas de milhões de pontos. Se todos forem usados diretamente, o desempenho do computador pode se tornar o principal obstáculo. Por isso, o ARCHLine.XP 2026 oferece recursos para reduzir e limpar a nuvem sem eliminar as informações relevantes.
Antes de começar, é importante entender que cada tecnologia produz dados diferentes. Scanners a laser estáticos, sistemas SLAM, fotogrametria e drones variam em densidade, precisão e nível de ruído.
Além disso, uma nuvem densa não é necessariamente uma nuvem precisa. Densidade indica a quantidade de pontos. Precisão, por sua vez, mostra se cada ponto ocupa a posição correta no espaço.
O objetivo do projetista não é reproduzir todos os pontos capturados. Na verdade, ele deve criar um modelo BIM coerente, capaz de representar a geometria pretendida da edificação.
Importação, recorte e limpeza da nuvem de pontos
O ARCHLine.XP permite importar formatos comuns, como E57, LAS e arquivos ReCap RCP ou RCS. Em seguida, o software converte os dados para um formato interno mais leve.
Também é possível executar um recorte 3D real. Quando uma parte da nuvem é cortada, os pontos são efetivamente excluídos. Consequentemente, o tamanho do arquivo e o uso da memória RAM diminuem.
Outro recurso importante é a limpeza baseada em planta. Com ela, o usuário remove conteúdos que não fazem parte da arquitetura, como móveis e objetos. Essa limpeza ocorre em faixas verticais ao redor de cada pavimento. Assim, nuvens internas ficam visualmente mais simples antes do início da modelagem.
Três formas de reduzir a quantidade de pontos
O ARCHLine.XP 2026 oferece três modos de decimação:

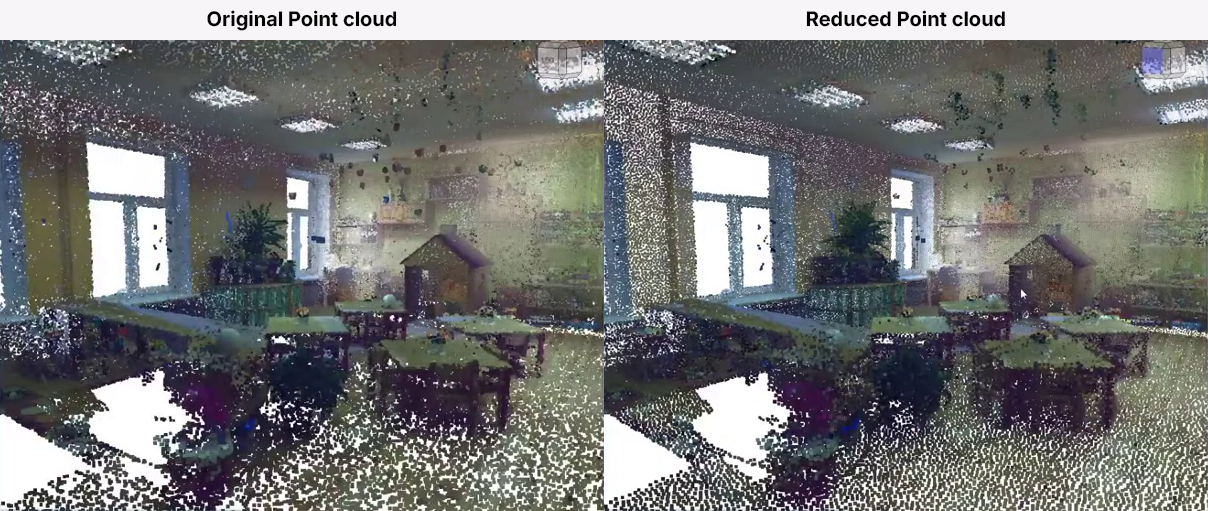

- Redução aleatória por tamanho final: uma nuvem com 270 milhões de pontos pode ser reduzida para 200 milhões.
- Redução aleatória por porcentagem: o usuário pode manter, por exemplo, apenas 3% dos pontos.
- Redução espacial: o software preserva um ponto a cada distância definida, como 2 cm.
A redução espacial gera uma nuvem uniforme, sem grandes vazios e com poucos milhões de pontos. Em muitos projetos arquitetônicos, esse volume já oferece dados suficientes para a modelagem.
Como resultado, o levantamento se torna mais fácil de abrir e navegar. Além disso, o profissional consegue trabalhar em um computador que atenda aos requisitos recomendados do ARCHLine.XP.
2. Gerenciamento: como tornar a nuvem compatível com o projeto BIM
O ARCHLine.XP organiza o projeto por pavimentos, vistas e elementos construtivos. Uma nuvem bruta, por outro lado, reúne apenas pontos medidos no espaço tridimensional. Portanto, a segunda etapa organiza esses dados dentro da lógica do modelo BIM.
No ARCHLine.XP 2026, o usuário pode:

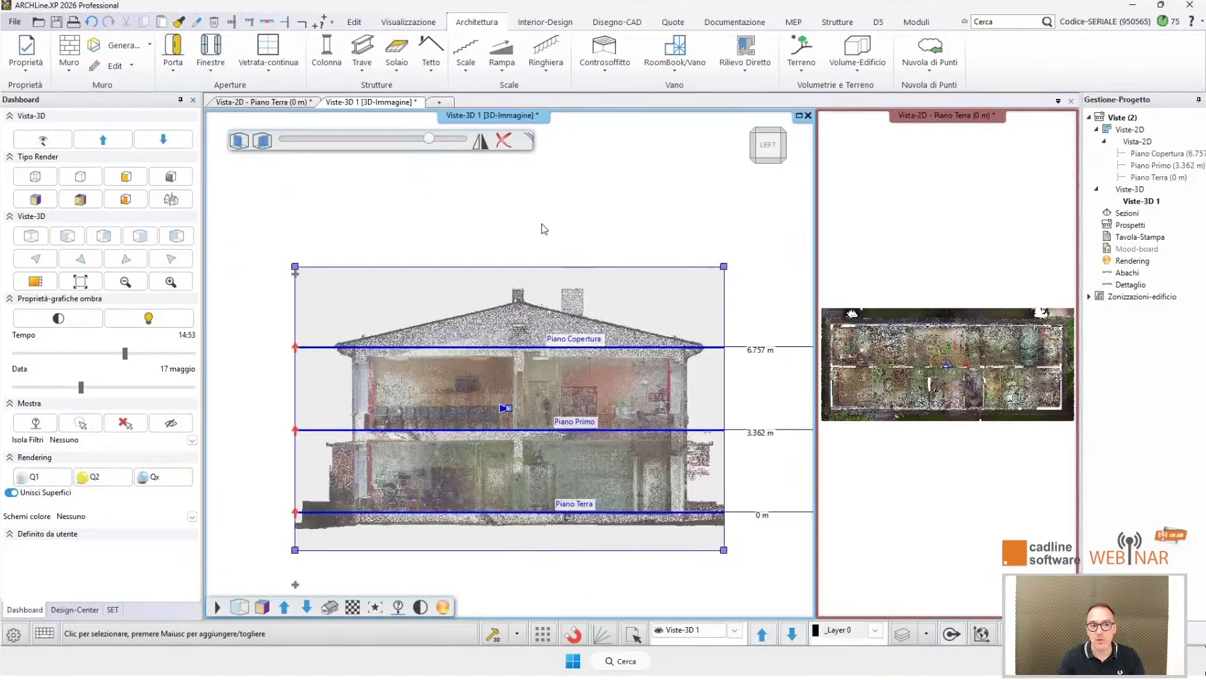

- Alinhar a nuvem aos pavimentos: o projetista seleciona pontos, define as alturas e arredonda os valores. Assim, uma medida de 3,395 m pode se tornar uma cota organizada de 3,40 m.
- Gerar fatias automáticas por nível: o software cria um filtro horizontal para cada pavimento e o associa à respectiva vista de planta.
- Mover o plano de filtro: a área filtrada pode subir ou descer em intervalos fixos, como 10 cm, sem sair da planta.
- Aplicar filtros nos cortes: o recurso cria vistas de trabalho focadas em elementos verticais, como portas e janelas.
O plano de filtro permite observar informações que estavam ocultas. Por exemplo, o profissional pode analisar a área acima de um armário ou abaixo de uma viga. Para isso, não precisa criar dezenas de filtros independentes.
Durante a modelagem, a nuvem funciona como um fundo controlável. O usuário pode ativá-la, ocultá-la, mudar sua cor e ajustar o tamanho dos pontos. Além disso, pode usar cores monocromáticas ou baseadas em refletância para destacar materiais e detalhes.
3. Restituição: como transformar pontos em elementos BIM
A restituição costuma gerar mais dúvidas. Afinal, como converter milhões de pontos em um modelo limpo sem se perder nos dados?
Segundo Marco Guglielmin, a restituição é um trabalho de interpretação. Assim como ocorre em um levantamento tradicional, o projetista não deve copiar cada medida de forma literal. Em vez disso, precisa compensar e regularizar os dados para criar um modelo coerente.
O encaixe ponto a ponto continua disponível quando necessário. No entanto, seguir cada ponto pode transferir ruídos e irregularidades do escaneamento para o modelo BIM.
Sem uma interpretação adequada, podem surgir situações como estas:
- Paredes com ângulo de 89,9°, quando a lógica do edifício indica 90°.
- Janelas com 1,47 m, embora a modulação sugira uma largura de 1,50 m.
- Pavimentos mantidos em cotas pouco práticas, como 3,395 m.
Por isso, os comandos do ARCHLine.XP ajudam o profissional a compensar os dados com critério.
Paredes ajustadas a partir dos pontos

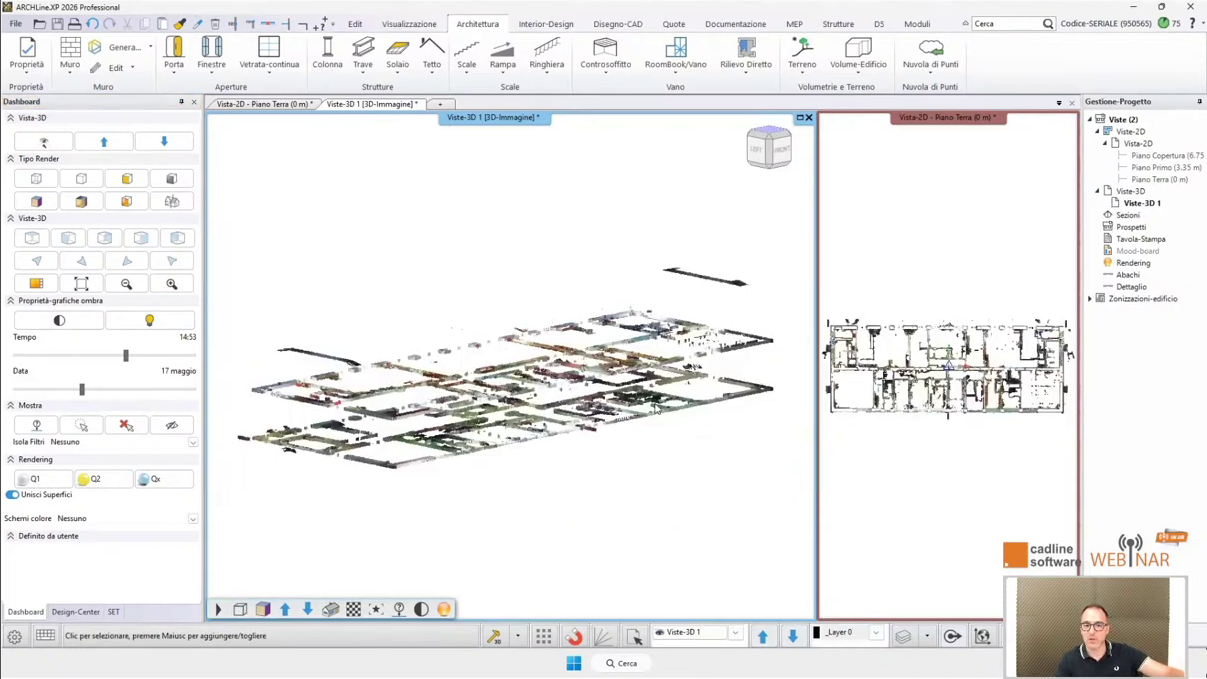

Na vista 2D, o usuário desenha uma caixa sobre a área ocupada pela parede. Em seguida, o software calcula a direção mais adequada com base no conjunto de pontos. A espessura também pode ser arredondada para centímetros inteiros.
Depois, ferramentas conhecidas de conexão em T e L ajudam a unir os segmentos. Dessa maneira, a parede resultante respeita o levantamento sem reproduzir cada ruído da captura.
Portas e janelas paramétricas
Para inserir uma janela, o profissional define dois pontos na planta. Depois, ajusta a altura e a largura paramétricas na vista 3D, usando a nuvem como referência.
O objetivo não é reproduzir todas as irregularidades locais. Pelo contrário, o processo cria um elemento BIM limpo que representa a geometria da edificação. Quando um tipo de janela estiver correto, ele pode ser salvo como estilo e reutilizado no projeto.
Cortes para projetos de interiores
Em portas internas ou perfis mais complexos, o profissional pode criar um corte e anexar uma fatia da nuvem. Em seguida, a modelagem acontece diretamente nessa vista.
Nesse processo, a nuvem fornece geometria e proporção. Enquanto isso, as ferramentas BIM geram elementos limpos, paramétricos e editáveis.
O resultado é um modelo pronto para o desenvolvimento do projeto. Ele respeita o levantamento dentro da tolerância escolhida e, ao mesmo tempo, mantém dimensões organizadas.
A qualidade do levantamento precisa ser perfeita?
Nem todo fluxo de Scan to BIM exige scanners de altíssima precisão. Para demonstrar isso, o webinar apresenta dois cenários opostos.
O primeiro usa um levantamento estático a laser feito em uma escola. Nesse caso, a nuvem contém centenas de milhões de pontos e linhas muito definidas.
O segundo usa um levantamento SLAM deliberadamente mais simples. Ele registra um apartamento duplex de 100 m² com cerca de 9 milhões de pontos. Além disso, a nuvem apresenta rastros e desvios visíveis.
Nos dois exemplos, o método permanece o mesmo: preparar, gerenciar e restituir. Contudo, o levantamento SLAM exige fatias mais espessas, entre 2 e 3 cm. A precisão típica fica em torno de 1 cm.
Ainda assim, os dados oferecem um ponto de partida confiável para modelar a edificação existente. A nuvem funciona como referência. Já o modelo BIM final é construído pelo projetista com as ferramentas do ARCHLine.XP.
Além do computador: BIM Leader e Gstar BIM
O fluxo não precisa terminar no computador do projetista. A plataforma BIM Leader, da CADline, permite carregar nuvens de pontos e federá-las com modelos BIM.
Além disso, equipes podem compartilhar os dados com clientes e outros profissionais. A plataforma também apoia reuniões de coordenação, verificações entre o modelo e a realidade e o acompanhamento da obra com escaneamentos sucessivos.
O ARCHLine.XP compartilha sua tecnologia principal com o Gstar BIM, produto relacionado voltado a outros mercados e modelos de licenciamento. Seus formatos de arquivo e atualizações permanecem alinhados. Assim, os fluxos mantêm consistência entre as marcas.
Por que o Scan to BIM é importante para arquitetos e designers?
O primeiro projeto com nuvem de pontos pode parecer intimidador. Há novos tipos de arquivo, ferramentas pouco conhecidas e o receio de tornar o processo mais lento.
Porém, o ARCHLine.XP 2026 foi desenvolvido para tornar essa primeira experiência mais controlável. O profissional pode começar com um projeto piloto, como uma reforma em que as condições existentes sejam decisivas.
O software reduz e limpa a nuvem para que ela funcione como uma base comum de trabalho. Ao mesmo tempo, as ferramentas de modelagem mantêm a lógica já usada em paredes, lajes e aberturas.
Com a experiência, o Scan to BIM deixa de parecer uma disciplina separada. Em vez disso, torna-se mais um recurso da rotina de projeto.
Assim, arquitetos e designers podem registrar a realidade com mais agilidade. Também passam a depender menos de desenhos cadastrais incompletos. Acima de tudo, trabalham com mais segurança ao representar o edifício existente no modelo BIM.
Vídeos para acompanhar o fluxo completo
Para facilitar a compreensão do processo, a fabricante publicou dois trechos do webinar original:
- Parte 1: preparação de nuvens de pontos para BIM no ARCHLine.XP.
- Parte 2: do SLAM ao BIM, com modelagem prática no ARCHLine.XP.
A sessão completa também está disponível no artigo original da ARCHLine.XP.
Conclusão
O Scan to BIM no ARCHLine.XP 2026 aproxima a captura da realidade do trabalho cotidiano de arquitetos e designers. Para isso, o fluxo organiza a transformação dos dados em três etapas claras: preparação, gerenciamento e restituição.
Primeiro, o software reduz e limpa a nuvem de pontos. Depois, relaciona os dados aos pavimentos e às vistas do projeto. Por fim, ajuda o profissional a interpretar o levantamento e criar elementos BIM organizados.
O objetivo não é copiar milhões de pontos. Na verdade, é construir um modelo preciso, editável e adequado às decisões de projeto.
