Como falamos anteriormente, o ARCHLine.XP está em sua versão 2021 e com ela grandes novidades foram inseridas para que você realize projetos em BIM de uma forma mais otimizada, segura e rápida. Sendo assim, reunimos 3 dicas para sua modelagem BIM ser ainda melhor. Vamos lá?

A versão 2021 do ARCHLine definitivamente foi desenvolvida para designs mais rápidos e precisos!

1. Renderizando novas predefinições

As configurações de renderização são vitais para ajustar a qualidade da renderização.

No ARCHLine.XP 2021, existem novos presets para diferentes finalidades.

As configurações são ajustadas às diferentes necessidades das cenas externas e internas.

Ambos têm 3 níveis e podemos entendê-los da seguinte forma:

A01 – Exterior quick render
A02 – Exterior detailed
A03 – Exterior complete

I01 – Interior quick render
I02 – Interior detailed render
I03 – Interior complete

Basicamente é dividida entre interior e exterior, começaremos definindo qual tipo de ambiente faremos a renderização, para então definir os presets.

A última opção, chamada de rascunho em tempo real, fornece uma imagem de renderização rápida, quase instantânea.

As predefinições geram imagens de melhor qualidade e sem ruídos.

Para exemplificar faremos em um projeto interno com 3 configurações de qualidade e iluminação.

Com o cuidado correto ao ajustar as configurações de material e luz, as seguintes cenas de qualidade são esperadas das três predefinições de Interior. Lembrando que quanto mais preciso e configurado os materiais estão, mais perto do realismo você ficará.

I01 – Renderização rápida interior 1280×720 px Tempo de renderização: 3 minutos

I02 – Renderização detalhada do interior 1280×720 px Tempo de renderização: 10 minutos

I03 – Renderização completa do interior 1280×720 px Tempo de renderização: 29 minutos

Dica: O ARCHLine.XP agora está disponível em português.

2. Print Queue– Plotagem de várias páginas

O Print Queue ajuda a imprimir um grande número de desenhos (vistas e folhas) de um projeto.

Para configurá-lo, selecione o comando Arquivo> Fila de impressão para preparar o trabalho de impressão. Se desejar gerar um único arquivo PDF que contenha todas as visualizações e folhas selecionadas, ative a caixa de seleção Combinar em um único arquivo PDF.

Especifique então o nome e a localização do arquivo PDF.

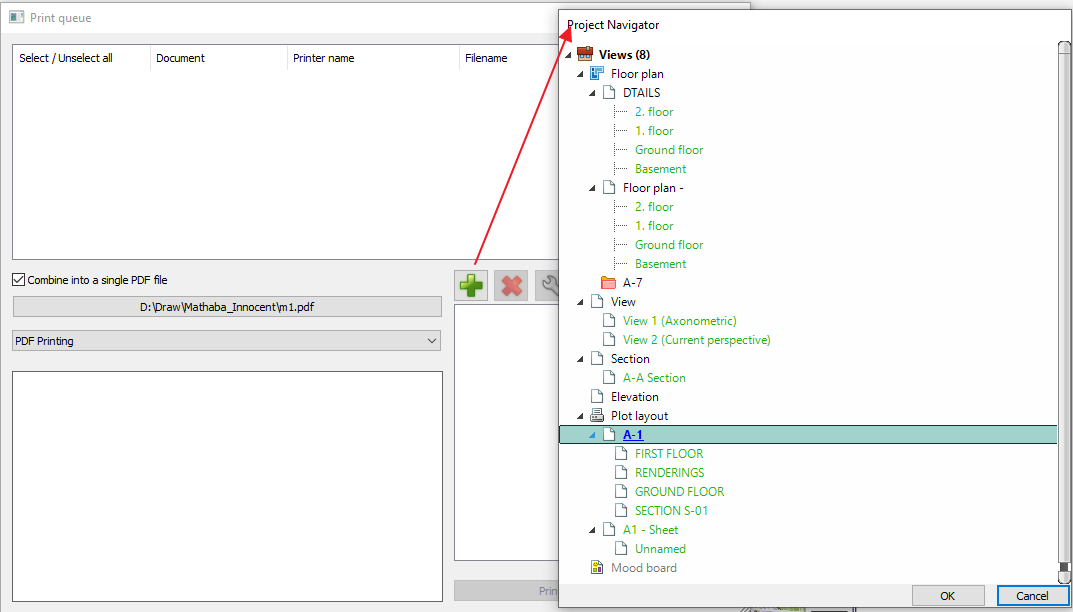

Por fim, na caixa de diálogo Print Queue, clique no ícone Inserir novo para abrir o Project Navigator, onde você pode selecionar vistas e folhas.

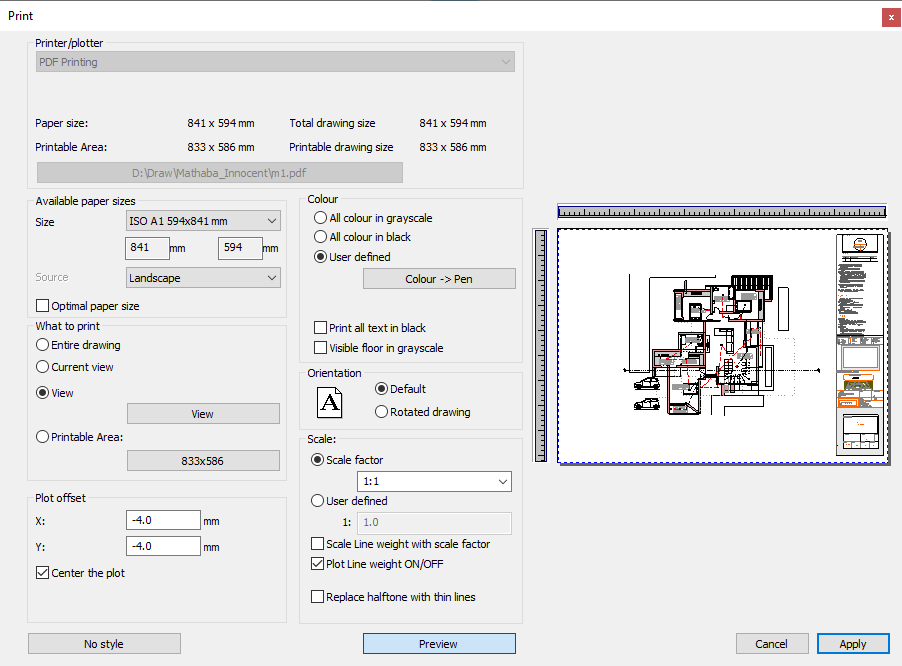

Quando você insere o primeiro desenho na fila de impressão, a caixa de diálogo Imprimir aparece, onde você pode escolher a impressora ou PDF.

As configurações na caixa de diálogo Imprimir se aplicam a quaisquer visualizações e folhas adicionais importadas para a Fila de impressão. Pode ser alterado posteriormente, um por um.

Você pode preparar e combinar folhas de tamanhos diferentes em um único arquivo PDF.

Para alterar a ordem de impressão dos desenhos, use as setas para cima / para baixo.
Se você deseja desligar / ligar temporariamente um desenho, clique na caixa de seleção na primeira coluna.
Remova um desenho permanentemente, selecionando o desenho e clique no botão Excluir.
Se você deseja editar a configuração de impressão de um único desenho, selecione o desenho e clique no botão Modificar.

3. Paredes – Novas características

Agora é possível representar vistas de parede com dimensionamento automatizado de armários, layout externo e interno dos móveis (com frentes e aberto).

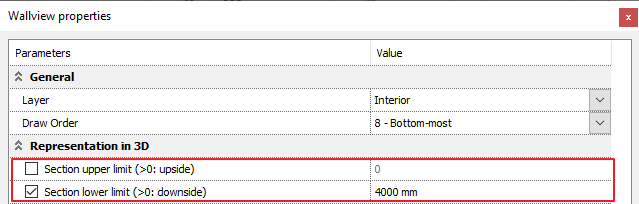

As vista de parede podem ser utilizadas em vários níveis. Se o limite de elevação inferior ou superior for especificado, esses elementos também estão incluídos na vista.

É possível exibir os móveis em escala na visualização da parede. Isso se aplica tanto à direção horizontal quanto à vertical. Os móveis podem ser exibidos com ou sem frente.

Neste exemplo, existem dois tipos de vistas de parede dos móveis criados, sendo:

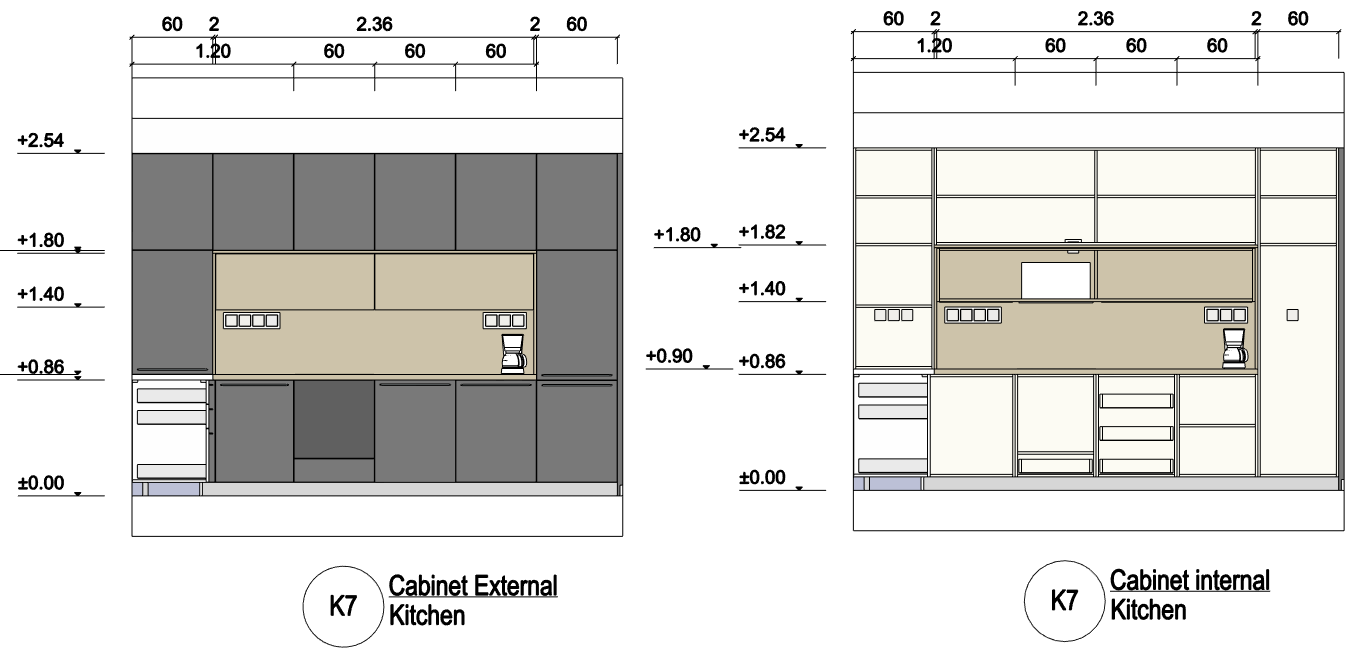

3.1 Vista de parede em escala com frente

Para realizar esse procedimento, você deve ativar a planta baixa e clicar na opção do menu superior > Documentação > Visualização da parede > Configurações

Aqui, defina o modo representação como Imagem e o Estilo Visual como Realístico sem arestas. Em seguida, ative a opção Criar dimensões para gabinetes. As portas do gabinete devem ser fechadas. Por fim, ative os visores de símbolo.

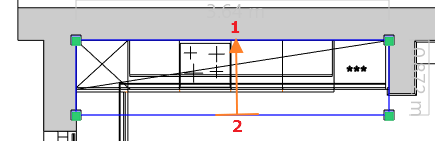

Inicie o comando no Menu superior > Documentação > Vista de parede > Vista de parede única. Então, clique na lateral da parede voltada para os móveis da cozinha (1).

Mova a seta laranja e clique no ponto desejado (2). Um retângulo azul aparece, indicando a área a ser exibida pela vista da parede. É aconselhável incluir a forma completa do móvel. Os limites do gabinete podem ser editados posteriormente, conforme desejado.

A caixa de diálogo Instantâneo é exibida, com isso você pode definir a resolução desejada. Posicione então a vista da parede onde desejar.

Também observe a parede da mobília da cozinha na outra parede. A porta da varanda não é exibida na visualização, portanto, altere o tamanho do retângulo azul que aparece clicando no lado abaixo e selecionando o deslocamento.

As vistas resultantes são grupos. Ao entrar no grupo, a partir do menu de contexto do grupo, os itens podem ser editados.

Na figura, corrigimos assim as linhas de dimensão congestionadas. Após a edição, certifique-se de fechar o grupo.

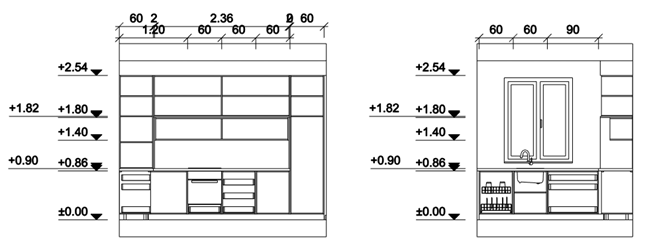

3.2 Vista da parede do vetor em escala sem portas.

Clique na opção do menu superior Documentação > Visualização da parede > Configurações.

Aqui, defina o modo de representação para desenho vetorial e o estilo visual para linha oculta. Então siga os respectivos passos:

1- Desative a opção Hatch na seção.
2- Ative a opção Criar dimensões para gabinetes.
3- Os armários não devem ser frontais.
4- Desligue as exibições de símbolos.
