Compare as melhores ferramentas para abrir arquivos IGES, incluindo softwares profissionais de CAD, visualizadores de engenharia e visualizadores online de arquivos IGES. Saiba como abrir e visualizar arquivos IGES em diferentes plataformas.
O IGES continua sendo um dos formatos CAD neutros mais utilizados para a troca de geometria de engenharia entre diferentes sistemas de software.
Embora formatos como o STEP sejam agora preferidos para muitos fluxos de trabalho modernos de modelagem de sólidos, o IGES ainda é amplamente utilizado para modelos com grande quantidade de superfícies, dados CAD legados e compatibilidade entre plataformas.
Este guia compara as melhores ferramentas para abrir, reparar, visualizar e converter arquivos IGES em diferentes fluxos de trabalho de engenharia.
O que é o IGES e por que ainda é utilizado?
O IGES (Initial Graphics Exchange Specification) é um formato neutro de troca de dados CAD projetado para transferir geometria entre diferentes plataformas CAD. É especialmente eficaz para estruturas de arame, curvas, superfícies recortadas e geometria baseada em NURBS.
Ao contrário dos formatos CAD nativos, o IGES armazena principalmente definições geométricas, em vez do histórico de recursos ou dados de modelagem paramétrica. Por esse motivo, os modelos importados podem exigir reparos adicionais antes de poderem ser utilizados de forma confiável em fluxos de trabalho CAD/CAM posteriores.
Apesar de ser um formato legado, o IGES ainda é amplamente utilizado em setores como o aeroespacial, automotivo, fabricação de moldes, design industrial e engenharia reversa.

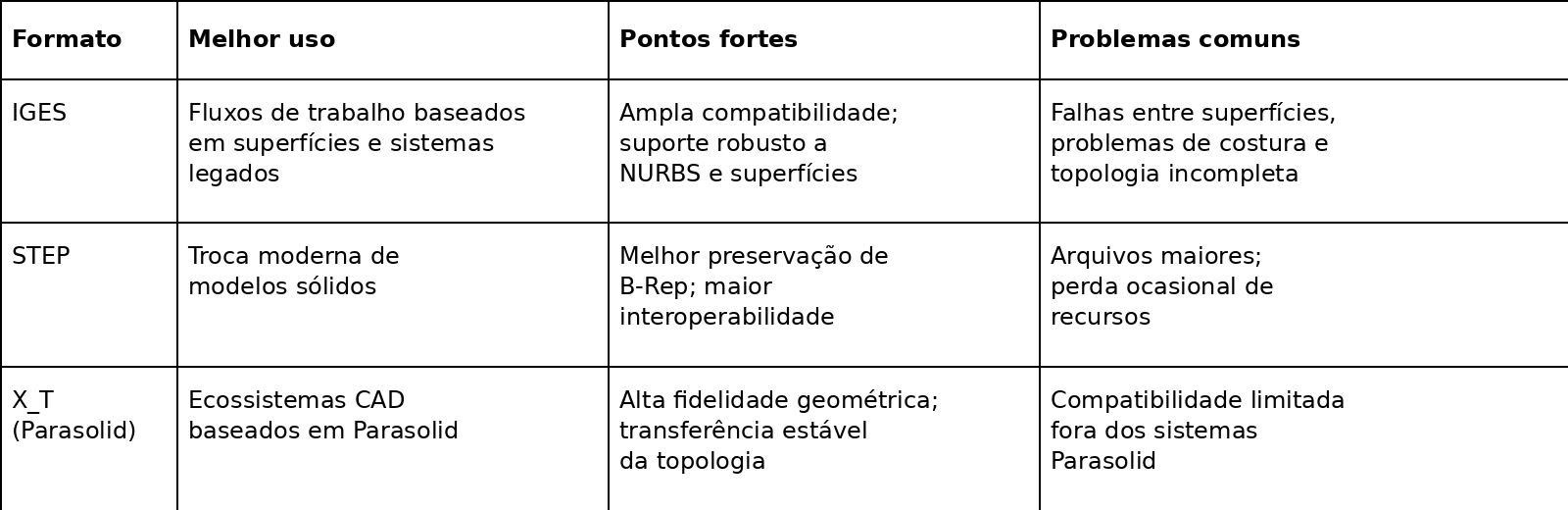

IGES x STEP x Parasolid (X_T)
Os engenheiros costumam comparar o IGES com os formatos baseados em STEP e Parasolid (X_T) ao decidir como trocar dados CAD entre plataformas.
A principal diferença é que o IGES transfere principalmente definições geométricas, enquanto os formatos STEP e Parasolid preservam mais informações topológicas e de modelagem de sólidos.
Na maioria dos fluxos de trabalho modernos de CAD mecânico, o STEP é geralmente a opção mais segura para modelos sólidos. No entanto, o IGES ainda apresenta um bom desempenho na transferência de geometrias de superfície complexas entre diferentes sistemas de CAD.
O melhor software CAD profissional para IGES
ZW3D
ZW3D é uma plataforma integrada de CAD/CAM projetada para o desenvolvimento de produtos, o projeto de moldes e fluxos de trabalho de fabricação. Além disso, ela suporta a importação direta de arquivos IGES 5.3 e inclui ferramentas de correção de geometria, união de superfícies e análise topológica para reparar dados importados problemáticos.
Em fluxos de trabalho práticos, os arquivos IGES importados frequentemente contêm superfícies incompletas, arestas expostas ou inconsistências de tolerância. Nesse cenário, o ZW3D ajuda a reconstruir geometrias utilizáveis por meio de reparos automáticos e ferramentas híbridas de edição de sólidos e superfícies, tornando-o particularmente útil para a migração de sistemas CAD legados e a preparação para a fabricação.
Além disso, em comparação com muitas plataformas CAD convencionais, o ZW3D também é considerado uma opção mais econômica para fabricantes que precisam de recursos integrados de CAD e CAM em um único sistema.
Dica profissional: O ZW3D oferece suporte à edição híbrida de sólidos e superfícies, o que é especialmente útil ao trabalhar com arquivos IGES importados que não contêm características completas
SolidWorks
O SolidWorks continua sendo uma das plataformas mais robustas para importar e reparar geometrias IGES em ambientes de engenharia mecânica.
Baseado no núcleo Parasolid, o SolidWorks realiza a reconstrução de sólidos e a correção de topologia de forma confiável quando a geometria importada apresenta uma qualidade relativamente boa. O software inclui ferramentas de diagnóstico de importação, reconhecimento de elementos e correção de superfícies que ajudam a converter geometrias IGES danificadas em modelos sólidos editáveis.
Embora o SolidWorks ofereça recursos robustos de correção de geometria e modelagem de sólidos, os custos de licenciamento e manutenção podem se tornar significativos para equipes de engenharia menores, especialmente quando são necessários módulos adicionais.
(Fonte da imagem:https://www.youtube.com/watch?v=KEIy8b0WhG4)
Fusion 360
O Fusion 360 oferece um fluxo de trabalho mais ágil e colaborativo para trabalhar com arquivos IGES. Os usuários podem enviar arquivos .igs ou .iges diretamente para projetos baseados na nuvem, onde a geometria é convertida para edição e visualização.
A plataforma inclui ferramentas como Patch, Stitch e Thicken para reparar superfícies importadas e convertê-las em corpos sólidos. O Fusion 360 é particularmente adequado para startups, equipes de design de produtos e fluxos de trabalho CAD/CAM leves.
O Fusion 360 é particularmente adequado para fluxos de trabalho de engenharia colaborativos e leves, embora grandes montagens industriais e geometrias complexas ainda possam exigir limpeza adicional após a conversão.
(Fonte da imagem:https://www.reddit.com/r/Fusion360/comments/10nosey/fusion_360)
Rhinoceros 3D
O Rhino – Rhinoceros 3D se destaca pelos recursos avançados de modelagem de superfícies NURBS. Além disso, o software oferece um fluxo de trabalho flexível para edição de formas livres.
Ao contrário dos sistemas CAD mecânicos tradicionais baseados em histórico, o Rhino concentra-se fortemente na criação e edição precisas de superfícies. Isso o torna especialmente eficaz para design industrial, modelagem de superfícies automotivas, design de joias e fluxos de trabalho de engenharia reversa envolvendo geometria complexa.
O Rhino se destaca na modelagem de superfícies de forma livre, embora priorize menos o design paramétrico baseado em histórico do que os sistemas CAD mecânicos tradicionais.
(Fonte da imagem: https://www.rhino3d.com/learn)
Visualizadores e conversores IGES leves
CAD Exchanger
O CAD Exchanger é uma plataforma profissional de interoperabilidade CAD voltada para a visualização, validação e conversão de dados de engenharia entre diferentes formatos. Ela oferece suporte a fluxos de trabalho de importação e exportação em IGES, ao mesmo tempo em que proporciona uma conversão geométrica confiável e recursos leves de inspeção de modelos.
A plataforma prioriza interoperabilidade e revisão de projetos de engenharia. No entanto, ela não foca na reconstrução de geometrias em nível de produção nem em edições CAD avançadas.
(Fonte da imagem: https://cadexchanger.com/blog/3d-formats-overview-autodesk-inventor/)
Cascade CAD Assistant
O Open Cascade CAD Assistant é um visualizador e conversor CAD gratuito e leve. Além disso, ele ajuda engenheiros que precisam acessar arquivos CAD rapidamente sem instalar um sistema CAD completo. O CAD Assistant oferece suporte confiável para arquivos IGES 5.1 e 5.3, exibe geometria, cores, estruturas de montagem, nomes de objetos e outras informações do modelo, além de incluir ferramentas úteis de visualização.
Além disso, o software funciona em Windows, macOS, Android e iOS, o que facilita revisões de projetos de engenharia em dispositivos móveis e a colaboração entre diferentes plataformas. No entanto, como a ferramenta atua principalmente como visualizador e conversor, ela não inclui modelagem avançada baseada em histórico nem funções complexas de edição CAD.
(Fonte da imagem: https://www.opencascade.com/use_cases/enhancing-software-for-ship-building-with-advanced-3d-technologies/)
Online IGES Viewers
Online IGES Viewers é útil para visualizações rápidas, comunicação com fornecedores e colaboração remota sem a necessidade de instalar software CAD. Além disso, plataformas como o ShareCAD e o Marathon OS CAD Viewer permitem que os usuários inspecionem arquivos IGES diretamente em um navegador da web, tornando-as convenientes para tarefas de revisão simples e para partes interessadas que não são da área de engenharia.
Da mesma forma, essas plataformas são úteis para revisões rápidas. No entanto, superfícies complexas e grandes conjuntos industriais podem não ser exibidos com a mesma precisão de um ambiente CAD completo.
(Fonte da imagem: https://marathon-os.com/library)
Desafios comuns com arquivos IGES
O maior desafio com o IGES não é simplesmente abrir o arquivo — é manter a integridade da geometria após a conversão.
Nos fluxos de trabalho de produção, os engenheiros frequentemente se deparam com problemas como:
- Erros de costura
- Inconsistências na superfície recortada
- Discrepâncias de tolerância
- Faces ausentes
- Geometria com auto-intersecção
- Arestas não manifold
Esses problemas aparecem com frequência na troca de dados entre diferentes kernels de modelagem ou sistemas CAD mais antigos.
Por exemplo, quando equipes transferem geometria entre fluxos de trabalho do CATIA, NX, SolidWorks e do antigo Pro/ENGINEER, cada sistema pode exigir um nível diferente de correção, mesmo quando o arquivo IGES original parece válido.
Por isso, ao avaliar ferramentas IGES, os recursos de correção de geometria e reconstrução de sólidos costumam ter mais impacto do que a simples compatibilidade de arquivos.
Perguntas frequentes
Como escolher a ferramenta IGES certa?
A melhor ferramenta IGES depende do seu fluxo de trabalho.
Use softwares CAD profissionais, como ZW3D, SolidWorks, Fusion 360 ou Rhino, se precisar corrigir geometrias, editar superfícies ou preparar modelos para fabricação.
Se você precisar apenas inspecionar ou converter arquivos, ferramentas mais leves, como o CAD Exchanger ou o Open Cascade CAD Assistant, geralmente são suficientes. Visualizadores online atendem melhor visualizações rápidas e compartilhamento de arquivos do que fluxos de trabalho de engenharia de produção.
O IGES ainda é relevante hoje em dia?
Sim. Embora muitos fluxos de trabalho modernos de modelagem sólida priorizem atualmente o formato STEP, o IGES ainda aparece amplamente em dados CAD legados, modelos com grande quantidade de superfícies e processos de compatibilidade entre plataformas.
Setores como o aeroespacial, automotivo, de projeto de moldes e de design industrial ainda dependem do IGES para a troca de geometrias de superfícies complexas entre diferentes sistemas CAD.
Conclusão
A escolha da ferramenta IGES adequada depende dos requisitos do seu fluxo de trabalho.
Plataformas profissionais de CAD, como ZW3D, SolidWorks, Fusion 360 e Rhino, oferecem recursos robustos para reparo de geometria, edição de superfícies e fluxos de trabalho de engenharia posteriores. O Rhino se destaca na modelagem avançada de superfícies. Além disso, o ZW3D e o SolidWorks atendem com mais eficiência ambientes de CAD/CAM voltados para a fabricação.
Para inspeção, validação e conversão de formatos, ferramentas leves como o CAD Exchanger e o Open Cascade CAD Assistant oferecem alternativas eficientes sem a necessidade de um sistema CAD completo.
Visualizadores IGES online são úteis para visualizações rápidas e colaboração remota, mas não devem substituir softwares CAD profissionais em fluxos de trabalho críticos para a engenharia.
