Dicas CAD: Por que alguns blocos não explodem e como resolver

Se você utiliza o CAD em seus projetos e tem o hábito de trocar arquivos DWG com escritórios parceiros ou trabalhar em desenhos que não participou de toda a elaboração, talvez se depare com algo muito comum: blocos que não explodem no desenho.

Ao se confrontar com a famosa e “temida” mensagem: “Could not be exploded” não se assuste, tenha em mente que pode ser apenas uma questão de configuração e vamos ensiná-lo a resolver.

Configurando Blocos que não explodem

Ao criar um bloco, dentro da caixa de diálogo Block Definiton, você verá um check box que por padrão vem com a opção Allow Explode (permitir que seja explodido) marcada.

Acontece que algumas vezes projetistas desmarcam essa opção padrão para proteger a integridade do bloco ou pode ser que o arquivo tenha sido exportado de outro software que não tem o formado DWG nativo.

Neste caso, é comum que algumas configurações do desenho venham com marcações fora do padrão.

Quando essa caixa de seleção está desmarcada, a mensagem “Could not be exploded” aparecerá todas as vezes que tentarmos explodir o bloco.

Agora que conhecemos essa função e sabemos o por quê alguns blocos não explodem, vamos ver como resolver!

Blocos que não Explodem, Como Resolver ?

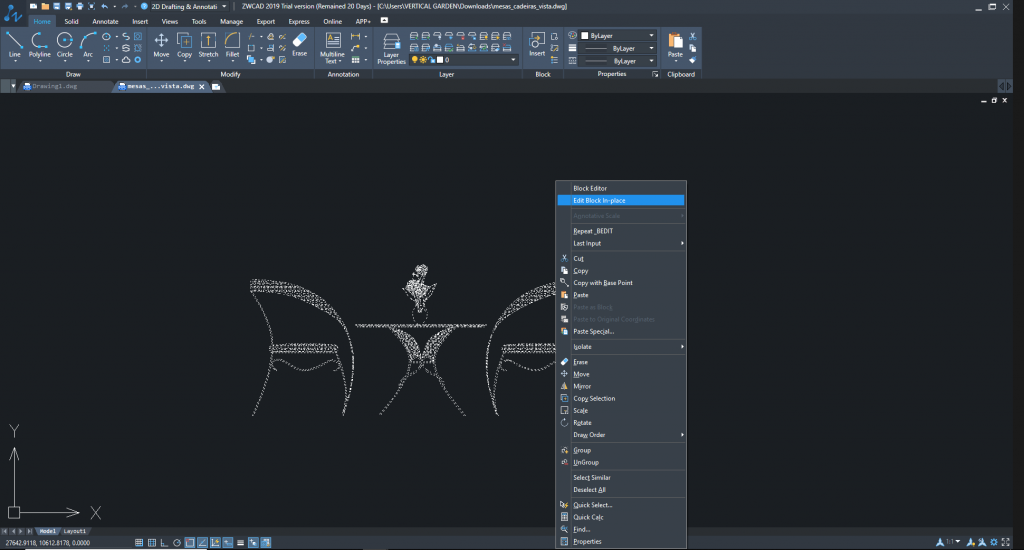

1º Selecione o bloco e clique com o botão direito na opção “Edit block in-place”

blocos que não explodem

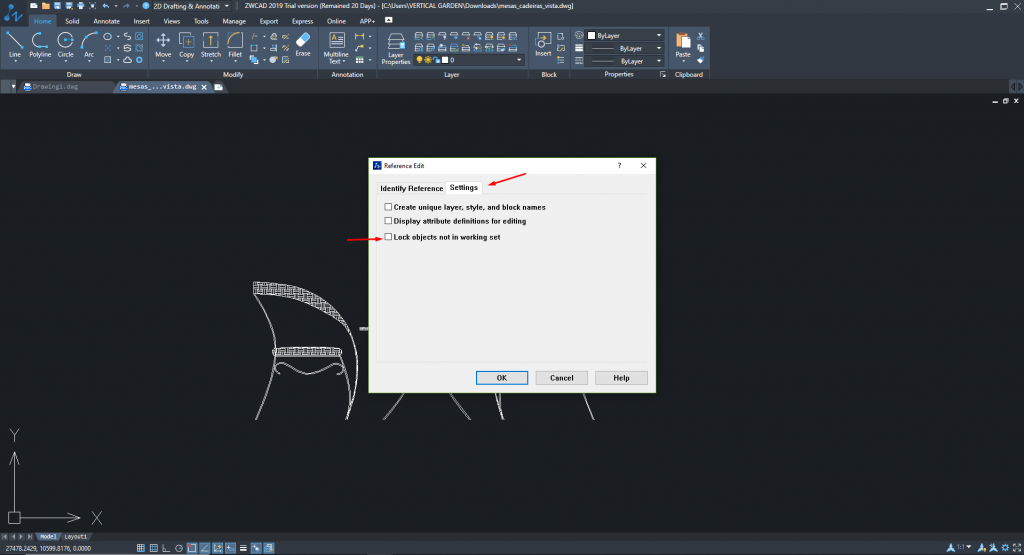

2º Na aba Settings, desmarque a opção “Lock objects not in working set” e clique em ok.

blocos que não explodem como resolver

3º Clique no botão “Remove from Working Set”, selecione todo o bloco e aperte a tecla “Enter” do seu teclado.

explodir blocos

4º Salve as alterações em “Save Changes” e seus elementos estarão “Explodidos” e fora do bloco ao final do processo.

Utilizando blocos DWG em seus projetos

As tecnologias em softwares CAD têm evoluído todos os dias e, por isso, é importante estar sempre atualizado para escolher o software que oferece melhor relação custo-benefício para a sua empresa.

Para esse tutorial utilizamos o ZWCAD, que possuí comandos e modo de utilizar semelhantes ao Autocad, porém seu licenciamento perpétuo e baixo custo o tornam uma solução altamente econômica e eficiente para o setor de projetos.

Se você também utiliza blocos DWG em seus projetos, faça o teste no ZWCAD e surpreenda-se.

Faça uma análise específica para avaliar o ZWCAD em seu negócio, sem resistências.

avalie o zwcad
