O ZWCAD 3.0 já está disponível com novos recursos para profissionais e empresas que desejam integrar informações BIM aos processos CAD e tornar as tarefas de projeto mais eficientes.
Entre as principais novidades, estão a importação de arquivos RVT, a criação de vistas de seção em modelos 3D e as melhorias nas ferramentas de extração e consulta de dados.
Ao mesmo tempo, a atualização reúne avanços em plotagem, blocos, cotas, referências externas, desempenho, compatibilidade e desenvolvimento de aplicações.
Com esse conjunto de melhorias, o ZWCAD 3.0 amplia as possibilidades de uso em diferentes etapas do projeto.
A seguir, conheça os principais recursos da atualização e entenda como eles podem contribuir para o seu fluxo de trabalho.
O que é o ZWCAD 3.0?
O ZWCAD 3.0 é uma atualização da versão 2026 do software. O lançamento amplia recursos existentes e incorpora novas funcionalidades voltadas principalmente à interoperabilidade, produtividade e qualidade da experiência de uso.
As melhorias estão organizadas em quatro frentes principais:
- qualidade e estabilidade;
- eficiência no desenvolvimento dos projetos;
- aplicações inteligentes;
- compatibilidade e APIs.
A lista técnica do lançamento registra 196 itens entre funcionalidades concluídas e questões resolvidas.
Mais integração entre BIM e CAD
Uma das principais frentes do ZWCAD 3.0 é a ampliação da comunicação entre modelos BIM e desenhos CAD.
Os novos recursos ajudam profissionais que recebem arquivos de diferentes plataformas e precisam consultar, organizar ou transformar essas informações em documentação técnica.

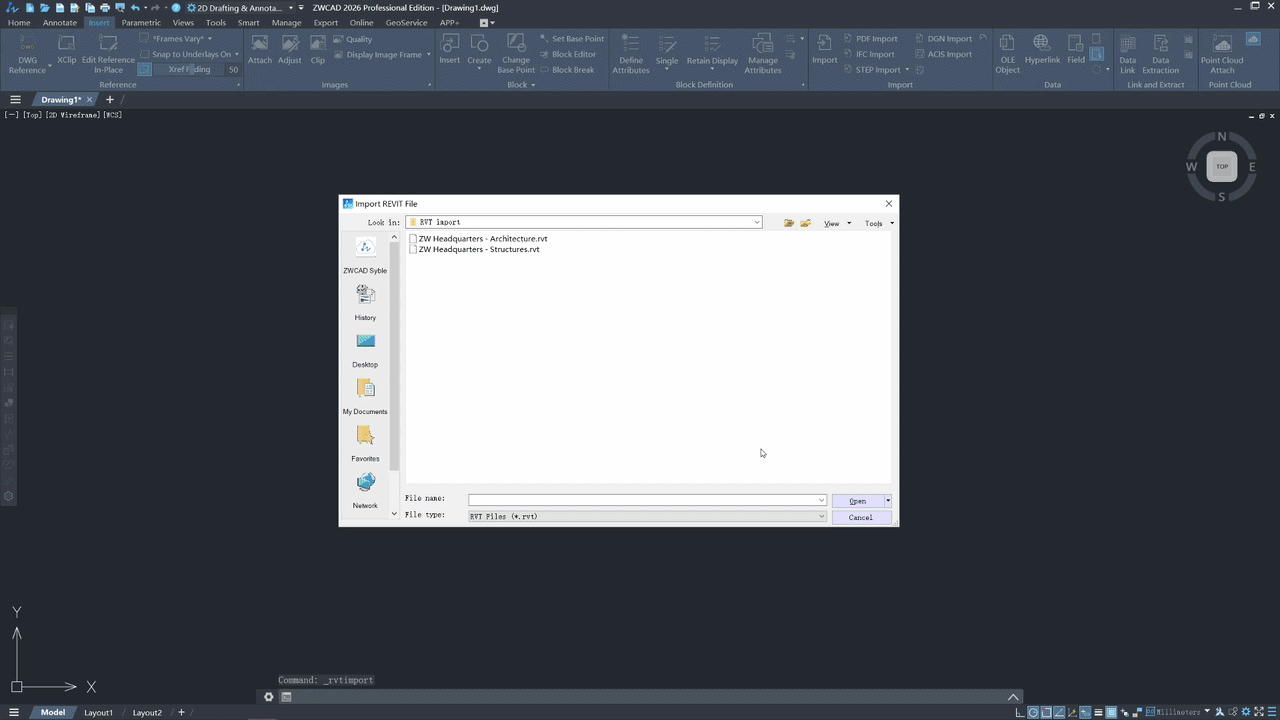

Importação de arquivos RVT
O ZWCAD 3.0 permite importar arquivos RVT produzidos em versões do Revit entre 2015 e 2025.
Durante a importação, elementos do modelo são convertidos em referências de bloco. O processo preserva características visuais, como cores e transparências, e mantém informações importantes dos objetos, incluindo:
- categoria;
- família;
- instância;
- nível;
- material.
O ZWCAD também cria e distribui os elementos em camadas de acordo com suas categorias. Isso facilita a organização do arquivo e oferece uma base mais clara para edição, gerenciamento e plotagem.
Com esse recurso, equipes podem aproveitar informações presentes em modelos BIM dentro de um fluxo de documentação CAD, reduzindo a necessidade de conversões intermediárias.
A importação de arquivos RVT está disponível na edição Professional do ZWCAD 2026.

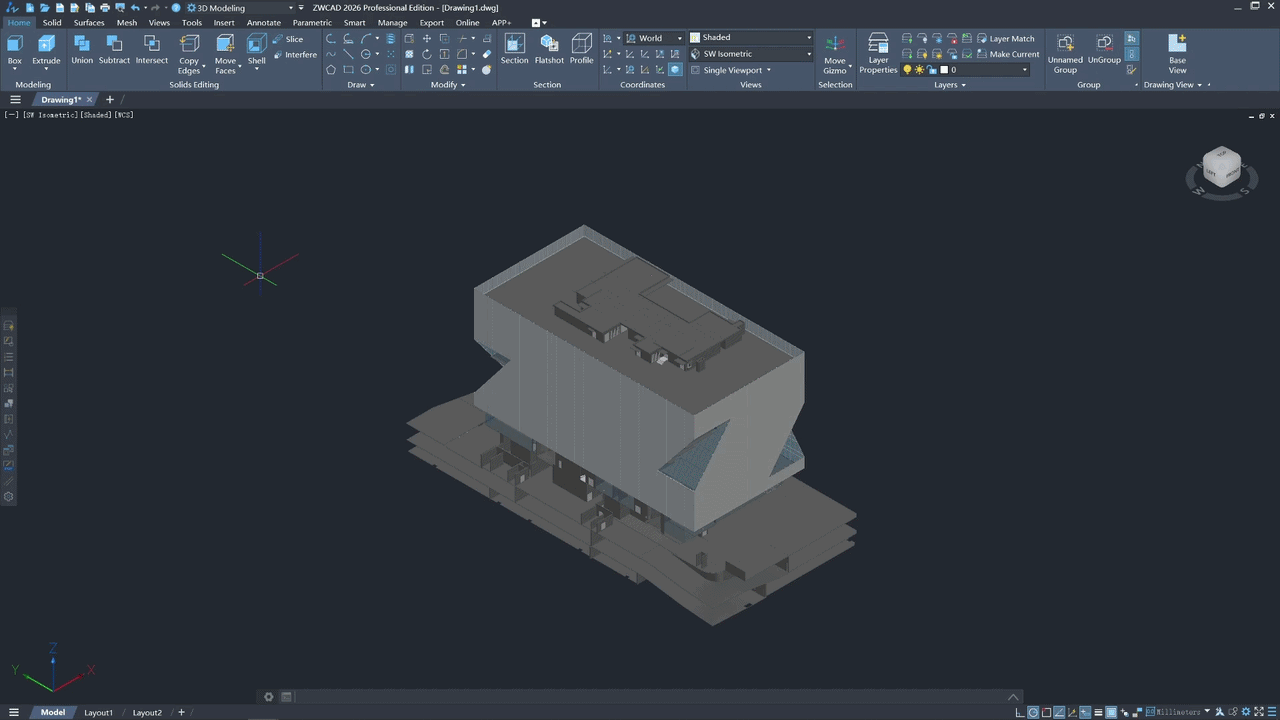

Vistas de seção em modelos 3D
O novo recurso Section View permite cortar dinamicamente a visualização de modelos 3D por meio de caixas e objetos de seção.
Com a caixa de seção, o usuário cria um limite ao redor dos elementos selecionados. Ao ajustar suas dimensões, consegue isolar uma região específica do modelo e analisar seus detalhes internos.
Já os objetos de seção permitem definir com mais precisão as áreas visíveis e não visíveis. Além disso, é possível criar e combinar diferentes objetos para construir recortes mais complexos.
Dessa forma, a funcionalidade facilita a inspeção de modelos tridimensionais sem modificar sua geometria original.
Por fim, o Section View está disponível na edição Professional do ZWCAD 2026.
Melhorias na compatibilidade com IFC
A atualização amplia o suporte aos formatos IFC, incluindo IFC2x3, IFC4, IFC4x1, IFC4x2 e IFC4x3.
Além de melhorias na velocidade e na precisão da importação, o ZWCAD 3.0 permite:
- visualizar e consultar componentes IFC;
- adicionar componentes personalizados;
- criar conjuntos de propriedades;
- adicionar atributos aos elementos;
- pesquisar nomes e identificadores pela árvore de estrutura;
- exportar o desenho para o formato IFC.
O comando IFCMULTIIMPORT possibilita utilizar diferentes arquivos IFC no mesmo projeto. Um arquivo pode ser definido como documento principal para edição e exportação, enquanto os demais funcionam como referências.
Esse fluxo pode ser aplicado, por exemplo, na análise conjunta de um projeto arquitetônico com modelos de instalações.
A disponibilidade dos recursos IFC varia de acordo com a edição. Desde o ZWCAD 2026 1.1, a edição Standard não oferece funcionalidades relacionadas ao formato IFC.

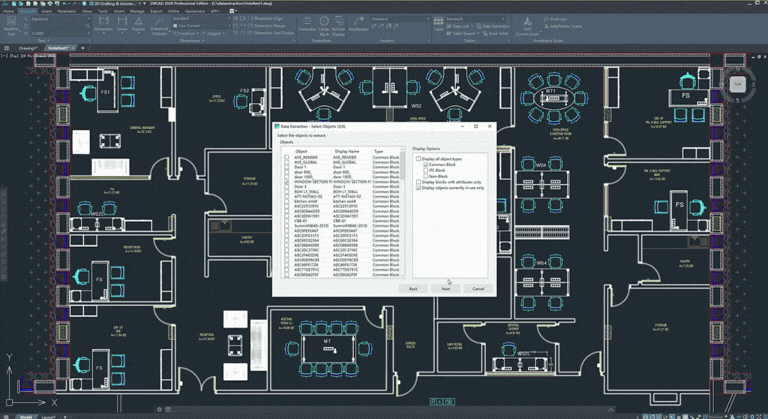

Extração de dados em diferentes arquivos
A ferramenta de extração de dados foi reformulada no ZWCAD 3.0.
Agora, o usuário pode extrair informações em lote de vários desenhos ou pastas. A quantidade de objetos e propriedades reconhecidos também foi ampliada, permitindo levantamentos mais completos.
A nova ferramenta oferece recursos como:
- extração de atributos;
- filtros para organizar os resultados;
- personalização do estilo das tabelas;
- inserção de observações;
- uso de modelos reutilizáveis;
- criação de tabelas vinculadas aos dados.
Quando as informações do desenho são modificadas, as tabelas vinculadas podem ser atualizadas e sincronizadas. Dessa forma, reduz-se a necessidade de refazer manualmente levantamentos e tabelas após alterações no projeto.
Além disso, a extração de dados pode ser utilizada em quantitativos, contagem de elementos e conferência de blocos. Também pode apoiar a preparação de informações para documentação e entrega.

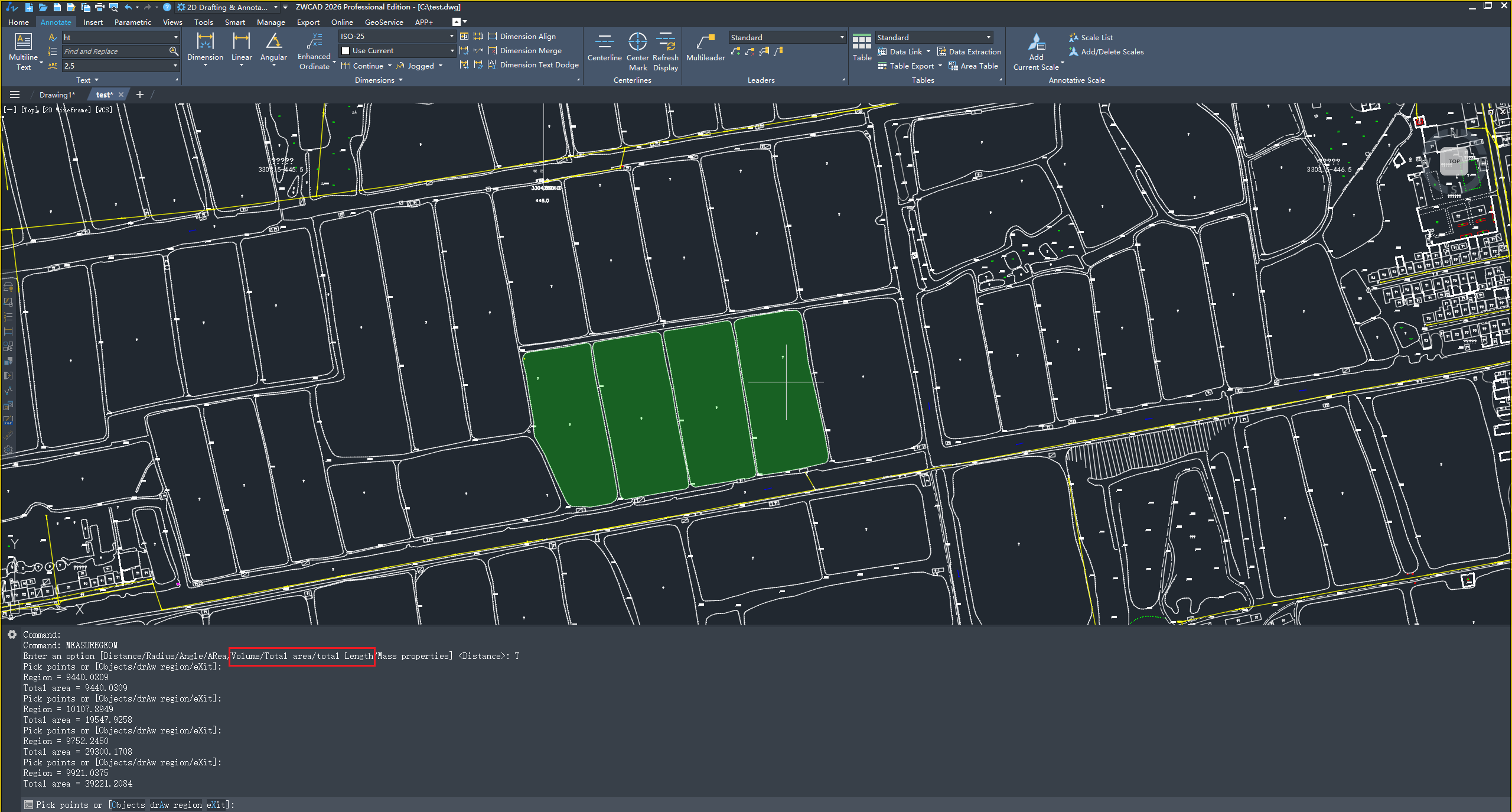

Novas consultas no MEASUREGEOM
O comando MEASUREGEOM também recebeu novas possibilidades de consulta.
Agora, é possível obter:
- volume;
- área total;
- comprimento total.
Essas informações podem ser consultadas sem alterar os objetos presentes no desenho, oferecendo uma maneira rápida de conferir medidas durante o desenvolvimento do projeto.
Novas ferramentas para tarefas frequentes
O ZWCAD 3.0 também apresenta melhorias em operações realizadas diariamente por projetistas.
ZWCAD Toolbox
A ZWCAD Toolbox reúne ferramentas de desenho, edição, camadas e dimensionamento em um único painel.
O painel pode ser posicionado ao redor da área de desenho ou utilizado de forma flutuante. Dessa forma, cada usuário pode organizar as ferramentas de acordo com suas atividades e preferências.
Entre as novas funções disponíveis estão:
- troca rápida de camadas;
- dimensionamento automático de objetos;
- reposicionamento de textos de cota;
- união de cotas.
Linha de comando mais compacta
A linha de comando passou a ocupar menos espaço na interface e exibe as informações principais em uma única linha.
O histórico pode ser visualizado em uma área expansível. A ferramenta também ganhou novas opções para recuperar comandos recentes e acompanhar a janela de desenho ativa quando o usuário trabalha com várias janelas flutuantes.
Além disso, palavras-chave exibidas durante a execução de um comando podem ser selecionadas diretamente com o mouse.
Melhorias nas cotas
O comando DIM agora reconhece o tipo de objeto selecionado e oferece o dimensionamento mais adequado ao contexto.
A atualização também acrescenta:
- definição de uma camada exclusiva para cotas;
- menus de edição nos pontos de controle;
- criação de cotas contínuas ou de linha de base;
- criação de linhas de centro;
- criação de marcas de centro.
Blocos inteligentes e reaproveitamento de desenhos
A atualização traz novas ferramentas para localizar elementos repetidos e transformar geometrias em blocos.
O Smart Match reconhece elementos iguais mesmo quando aparecem em posições, escalas, ângulos ou orientações diferentes.
A partir dos resultados, o Batch Block permite criar novos blocos ou substituir as geometrias encontradas por blocos existentes. Isso facilita alterações em lote e ajuda a padronizar o desenho.
O recurso Object Count contabiliza os grupos identificados e permite criar tabelas com os resultados.
Já o Similar Search procura blocos semelhantes em desenhos armazenados localmente. A ferramenta pode ajudar usuários que possuem bibliotecas extensas ou precisam reaproveitar elementos de projetos anteriores.
Melhorias na plotagem e na entrega dos projetos
O Smart Plot foi reformulado para facilitar a configuração e a plotagem de vários desenhos.
A ferramenta agora oferece:
- reconhecimento automático de quadros;
- correspondência entre quadros e tamanhos de papel;
- busca de quadros em diferentes documentos;
- criação de layouts em lote;
- recorte automático de desenhos;
- biblioteca de configurações;
- diferentes ordens de impressão;
- visualização prévia da lista de folhas.
Além disso, a atualização amplia a compatibilidade com arquivos de configuração PC3 e PMP.
Entre os demais aprimoramentos, estão a impressão de elementos transparentes e o suporte a vistas em perspectiva. Da mesma forma, o ZWCAD passa a converter fontes SHX em camadas de texto pesquisáveis nos arquivos PDF gerados.
Desempenho e compatibilidade
O ZWCAD 3.0 recebeu otimizações para arquivos que utilizam referências externas e blocos aninhados.
As melhorias envolvem tarefas como:
- abertura de desenhos;
- troca de layouts;
- seleção de objetos;
- cópia e colagem;
- movimentação;
- exclusão;
- carregamento de arquivos em caminhos de rede.
Além disso, foram realizados ajustes na aceleração de hardware, na exibição de objetos selecionados e na compatibilidade com diferentes placas gráficas.
Para usuários e empresas que utilizam personalizações, por sua vez, a atualização amplia o suporte a plugins FAS e VLX. Além disso, inclui melhorias em APIs destinadas ao desenvolvimento de aplicações.
Já na área de informações geográficas, o ZWCAD passou a reconhecer mais de 900 sistemas de coordenadas. Além disso, permite utilizar a localização geográfica para anexar nuvens de pontos no formato RCS.
Como acessar o ZWCAD 3.0?
Usuários do ZWCAD 2026 podem consultar a disponibilidade da atualização e as orientações de instalação com a equipe de suporte da totalCAD.
Para quem ainda não utiliza o software, também é possível conhecer as opções de licenciamento e solicitar uma avaliação da solução de acordo com as necessidades da empresa ou do profissional.
A disponibilidade de cada funcionalidade pode variar entre as edições Standard e Professional. Por isso, é importante confirmar quais recursos fazem parte da licença utilizada.
Conheça as novidades do ZWCAD
O ZWCAD 3.0 amplia a integração entre BIM e CAD e, ao mesmo tempo, aprimora tarefas importantes da rotina de arquitetos, engenheiros e projetistas.
Além disso, a atualização reúne recursos para importação de modelos RVT, análise por seções, extração de dados, blocos inteligentes e plotagem. Dessa forma, oferece novas possibilidades para organizar informações e reduzir etapas manuais ao longo do projeto.
Quer atualizar sua licença ou conhecer o ZWCAD? Entre em contato com a equipe da totalCAD.
Perguntas frequentes
O ZWCAD 3.0 é uma nova versão?
Não. O ZWCAD 3.0 é uma atualização da versão 2026, com novas funcionalidades, melhorias de desempenho e correções.
O ZWCAD 3.0 importa arquivos do Revit?
Sim. A edição Professional permite importar arquivos RVT produzidos nas versões do Revit entre 2015 e 2025.
O Section View está disponível no ZWCAD Standard?
Não. De acordo com a documentação da versão, o recurso Section View está disponível na edição Professional.
Como atualizar o ZWCAD 2026?
Usuários da versão 2026 devem consultar a atualização online do software ou entrar em contato com o suporte da totalCAD para receber as orientações adequadas.
